Punzonatrici per porte e quadretti

Punzonatrici idrauliche o manuali, stampi di punzonatura in acciaio o acciaio inox e altre macchine e strumenti di punzonatura e taglio

Con le macchine e gli utensili di Grangier, le porte vengono tagliate e punzonate con grande precisione e in modo molto rapido durante la produzione di quadri, armadi e pannelli elettrici.
La gamma di Punzonatrici e utensili offerti da Grangier per la foratura di porte e quadretti elettrici comprende i seguenti tipi di punzonatricipunzonatrici CT2 a "collo d'oca", che consentono la foratura diretta, senza preforo, direttamente sulla porta o sull'involucro mentre viene spostato attraverso la macchina.

L'altra soluzione consiste nell'utilizzare strumenti di punzonatura portatili con una vite da avvitare, o una pompa di trazione idraulica da scegliere nell'ampia gamma offerta da Ets Grangier.

Questa gamma di prodotti è pensata per gli installatori di armadi elettrici, cabine e quadri, Quadristi e Cablatori. Completa l'ampia gamma di soluzioni offerte da Grangier per la Piegatura, la punzonatura e la cesoiatura di Barre di rame o il taglio e la foratura di guide DIN, nonché la vasta gamma di cesoie speciali.grangier offre anche un'ampia gamma di cesoie e punzonatrici speciali per soddisfare ogni esigenza e tipo di utilizzo in una vasta gamma di applicazioni artigianali e industriali.

Punzonatrici manuali e idrauliche da officina CT2

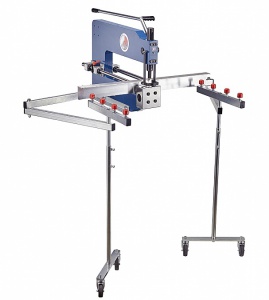

• Punzonatrice manuale per officina CT2M

La Punzonatrice manuale CT2M è progettata per l'uso in officina. Preferibilmente installata in posizione fissa su un tavolo che offre una base stabile, consente una punzonatura e un taglio di alta qualità, rapido e preciso dei diversi tipi di materiale utilizzati negli armadi.consente di punzonare e tagliare in modo preciso, rapido e di alta qualità i diversi tipi di materiali utilizzati negli armadi elettrici e nelle custodie (acciaio, acciaio inox, plastica o poliestere).

Ogni punzone è dotato di un perno di centraggio retrattile e di bracci di supporto per un posizionamento facile e veloce della porta o dell'involucro da punzonare. Il Collo di cigno ha un'ampia profondità (500 mm), che consente di adattarsi alla maggior parte delle porte e degli involucri.

Come accessorio aggiuntivo, è disponibile un righello di guida di 1 metro, per facilitare il taglio dei nibble o l'allineamento dei fori. Sono disponibili numerosi tipi di punzoni a matrice per fori rotondi, quadrati e rettangolari in un'ampia gamma di diametri e dimensioni.

I gruppi lama, Portalama e Matrice possono essere utilizzati anche per tagliare grandi aperture nelle Porte di armadi, 'mordicchiando' in passate successive.

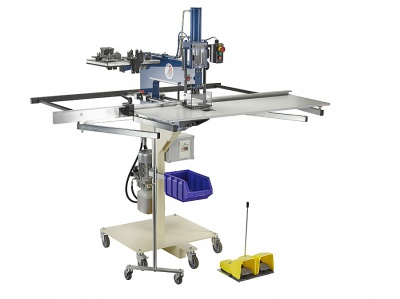

• Punzonatrici idrauliche CT2-H63.5 e CT2-H125

La punzonatrice idraulica CT2H, nelle versioni 63,5 e 125, ha le stesse funzioni della versione manuale, con una maggiore capacità di punzonatura e spessore della lamiera. È montata su una base mobile, con una Centrale idraulica dedicata e un doppio pedale di comando.

La punzonatrice CT2-H125 consente l'utilizzo di punzoni più grandi rispetto alla CT2-H63.5. Consente un diametro di 120 per i Punzoni rotondi e di 125 per i Punzoni quadrati.

Grazie a un Righello X/Y, con Righelli e Fermi, la Punzonatrice CT2H consente un lavoro veloce e preciso. I bracci di supporto incernierati facilitano il posizionamento e lo spostamento delle porte sulla macchina.

Un puntatore laser facilita la punzonatura di porte, pannelli e involucri secondo una posizione o una linea predefinita. L'uso del laser aumenta la precisione della foratura grazie al suo effetto visivo.

Il pedale di comando viene utilizzato per avviare e arrestare il sistema di punzonatura. In caso di dubbio o di errore di posizionamento, l'operatore può agire in totale sicurezza; il punzone rimane bloccato in posizione non appena il pedale viene rilasciato, consentendo la foratura del pezzo.

Sulla Punzonatrice idraulica è possibile utilizzare un'ampia gamma di punzoni, dal diametro di 3 mm a 92x92 mm, delle serie PG e ISO e di tutte le dimensioni 'elettriche'. Grangier produce anche punzoni e Lama personalizzati per dimensioni e forme non ancora esistenti.
