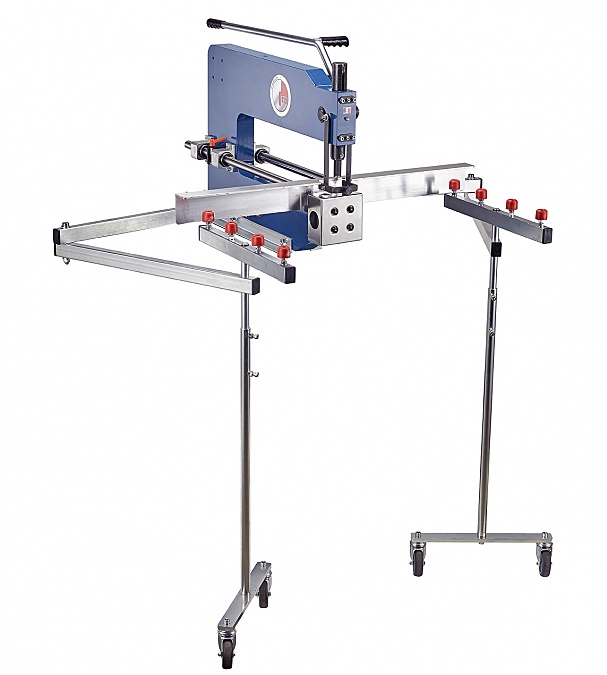

PUNZONATRICE MANUALE CT2-M
Punzonatrici manuali per porte, pannelli e armadi elettrici fino a Ø63,5
Consulti la tabella dei riferimenti delle macchine e degli utensili:
Questa macchina è molto facile da usare: grazie all'ago retrattile integrato in ogni punzone, il posizionamento dei fori è rapido e semplice
- I Bracci di supporto consentono di spostare le porte (fino a 1000 x 2000 mm) senza sforzo all'interno del Collo di cigno.
- Un Righello di guida opzionale consente di allineare file di fori o ritagli rettangolari mediante Rosicchiatura.
Specifiche tecniche
- Peso: 110 KG
- Profondità del collo di cigno: 510 mm
- Capacità di foratura :
2 mm max. su acciaio per Ø da 5 a 22,5 e quadrato 45,3X45,3
1,5 mm max. per Ø da 25,5 a 60
1,2 mm max. su acciaio inox
4 mm su plastica o poliestere
per capacità superiori, vedere le versioni elettroidrauliche CT2H-125 e CT2H-63.5
- Kit di conversione a CT2H-125 o CT2H-63.5 disponibile.
PRODOTTI CORRELATI
- Punzonatrice elettroidraulica CT2-H125
- Punzonatrice elettroidraulica CT2-h
- punzoni rotondi e rettangolari per acciaio standard
- punzoni rotondi e rettangolari per acciaio inox
- punzoni rotondi e rettangolari "non standard
- pompe idrauliche manuali e set di punzoni per acciaio tristar
- pompe idrauliche manuali e set di punzoni per inox tristar plus
- pompa idraulica portatile per stampi di punzonatura akku
- cilindro idraulico per stampi di punzonatura con pompa a pedale idraulica
- sega a tazza
Punzone da Ø23 a 60
| FORATURA | DESTINAZIONE | RIFERIMENTO |
| FORI TONDI: | ||
| Ø25,5 | ISO 25 | PMR25,5 |
| Ø28,3 | PG 21 | PMR28,3 |
| Ø30.5 | PMR30.5 | |
| Ø32,5 | ISO 32 | PMR32,5 |
| Ø33 | PMR33 | |
| Ø34 | PMR34 | |
| Ø37 | PG 29 | PMR37 |
| Ø40,5 | ISO 40 | PMR40.5 |
| Ø41,5 | PMR41.5 | |
| Ø43 | PMR43 | |
| Ø44 | PMR44 | |
| Ø47 | PG 36 | PMR47 |
| Ø50,5 | ISO 50 | PMR50,5 |
| Ø54 | PG 42 | PMR54 |
| Ø56 | PMR56 | |
| Ø60 | PG 48 | PMR60 |
| Ø63,5 MAXI | ISO 63 | PMR63,5 |
| FORI QUADRATI E RETTANGOLARI: | ||
| 15X15 | PMC15X15 | |
| 16,1X13,5 | PMC16,1X13,5 | |
| 18X12 | PMC18X12 | |
| 20X20 | PMC20X20 | |
| 22X22 | PMC22X22 | |
| 25X7 OBLONG | Vite 6 | PMC25x7 |
| 30X22 | PMC30X22 | |
| 33X15 | PMC33X15 | |
| 33X20,3 | PMC33X20,3 | |
| 34X21,5 | PMC34X21,5 | |
| 35X10 | PMC35X10 | |
| 35X35 | CALZA HARTING | PMC35X35 |
| 36,5X21,5 | PMC36,5X21,5 | |
| 36X26 | PMC36X26 | |
| 36X36 | PMC36X36 | |
| 40X30 | 67,5x 30 | PMC40X30 |
| 40X40 | PMC40X40 | |
| 45X29 | 71 x 29 | PMC45X29 |
| 45,3X 22,2 | DIN 48 x 24 | PMC45,3X22,2 |
| 45,3X 45,3 | DIN 48 x 48 e oltre | PMC45.3X45.3 |
| 46X36 | PMC46X36 | |
| 47X36 | PMC47X36 | |
| 50X14 | PMC50X14 | |
| 50X25 | PMC50X25 | |
| 50X37 | PMC50X37 | |
| 50X44,5 | PMC50X44,5 | |
| 58,5X 58,5 massimo | su misura | PMCS |
| a 9 pin | d-sub a 9 pin | PMSD9 |
| a 15 pin | sub-D a 15 pin | PMSD15 |
| 25 pin | sub-D 25 pin | PMSD25 |
| a 37 pin | sub-D 37 pin | PMSD37 |

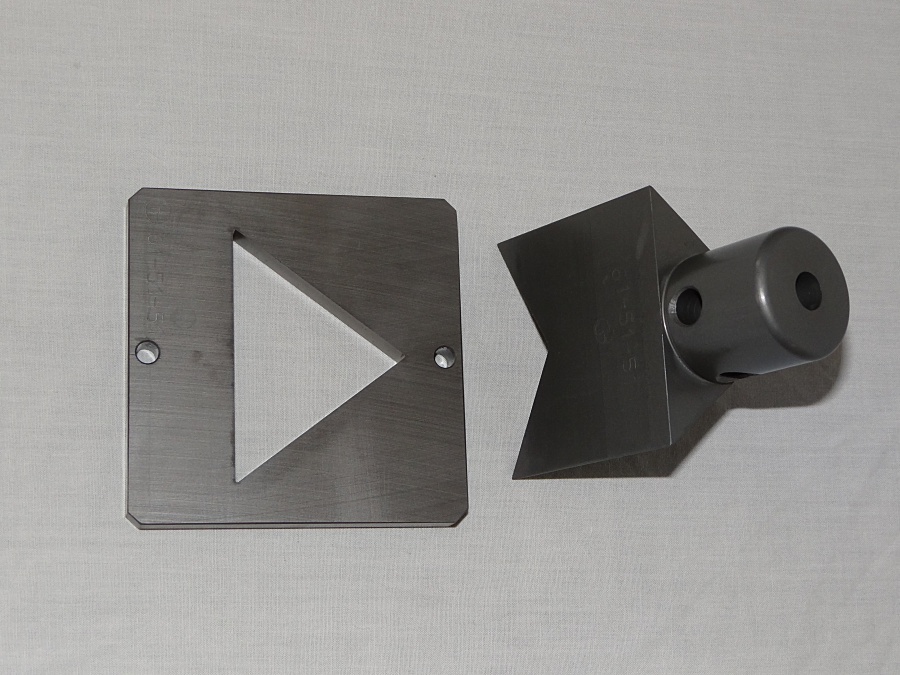

| LAMA DI TAGLIO PER GRANDI APERTURE: | ||
| Lama, supporto lama e gruppo fustella 30X5 | LD30 | |
| Lama, porta-lama e gruppo fustella 45,3X5 per il taglio | LD45 | |
| Lama, portalama e gruppo fustelle 60X5 per il taglio | LD60 | |
| FORME DI ASOLE: | ||
| Set di punzoni e fustelle per asole D6,5x D12 | PMBS12X6,5 | |
| Set di punzoni e fustelle per asole D7x D15 | PMBS15X7 | |
| RITAGLI PER SERRATURE: | ||
| D22,5X20,1 | PMRS22,5X20,1 | |
| D22,5X18,5 | PMRS22,5X18,5 | |
| D22,5X21,2 | PMRS22,5X21,2 | |
| D17XD10 X33,3 alto | PMBS17X10 | |
Punzoni Matrice da Ø3 a 22,5
| FORATURA | DESTINAZIONE | RIFERIMENTO |
| Ø4,2 | PMR4,2 | |
| Ø5 | PMR5,2 | |
| Ø6,5 | PMR6,5 | |
| Ø8 | LED | PMR8 |
| Ø8,2 | LED | PMR8,2 |
| Ø10 | PMR10 | |
| Ø10,2 | PMR10,2 | |
| Ø12 | PMR12 | |
| Ø12,2 | LED/ISO 12 | PMR12,2 |
| Ø12,7 | PG7 | PMR12,7 |
| Ø14,5 | PMR14,5 | |
| Ø15,2 | PG9 | PMR15,2 |
| Ø16,5 | ISO 16 | PMR16,5 |
| Ø17,5 | PMR17,5 | |
| Ø18,6 | PG11 | PMR18,6 |
| Ø20,4 | PG13/ISO 20 | PMR20,4 |
| Ø22,5 | PG16 | PMR22,5 |
| Gruppo lama e portastampo 20X3 per il taglio | LD20 | |
| 8,7X8,7 | PMC8,7X8,7 | |
| Ø 23 massimo | su misura | PMRS |
MACCHINE E ACCESSORI CT2M
| DESIGNAZIONE | RIFERIMENTO |
| PUNZONATRICE MANUALE CT2 | |
| A collo d'oca, profondità 250 mm, da fissare su un banco di lavoro (2 piastre di fissaggio sono fornite con la macchina), con braccio operativo, sistema di spellatura (per estrarre il punzone dalla lamiera punzonata). | CT2-250 |
| PUNZONATRICE MANUALE CT2 | |
| Collo d'oca, profondità 500 mm, da fissare a un banco di lavoro (2 angoli di fissaggio sono forniti con la macchina), con braccio di manovra, sistema di spellatura (per estrarre il punzone dalla lamiera punzonata), la macchina può essere convertita in idraulica | CT2-M |

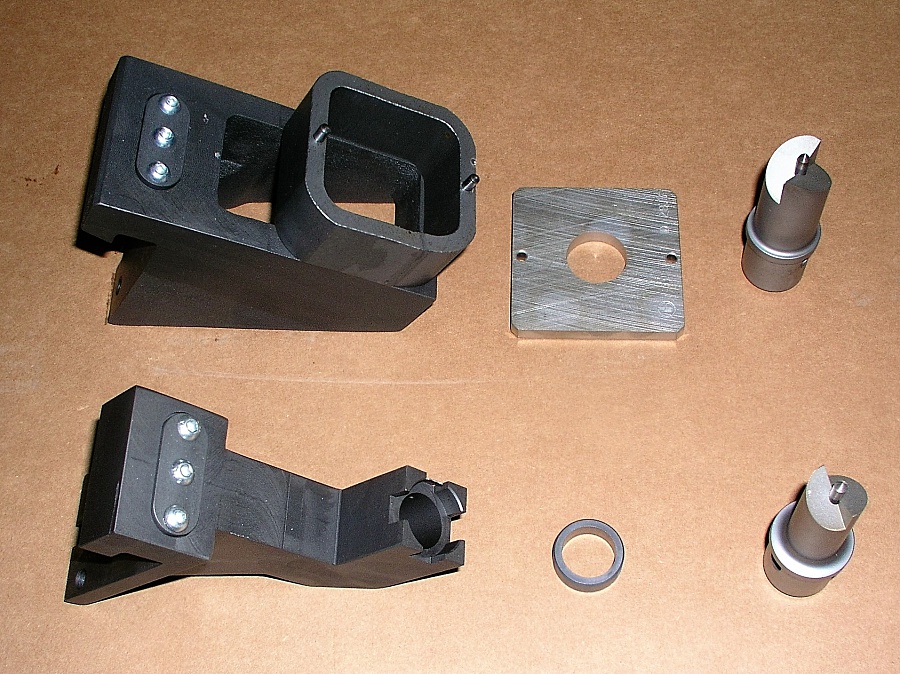

| TAVOLE DI PUNZONATURA: (essenziali, da scegliere in base ai diametri di punzonatura) | |
| TAVOLO PORTADOCUMENTI 30: per matrici con diametri da 3 a 22,5 mm | TPM30 |
| TAVOLO PORTADOCUMENTI 80: per matrici con diametri da 25,5 a 60 mm e quadri fino a 50x50 mm | TPM80 |
| ACCESSORI | |
| STAFFA PER PORTE (indispensabile per le porte di grandi dimensioni) | SRP |
| Righello di guida da 1 m per CT2-MANUAL (per l'allineamento dei fori e dei tagli rettangolari) | RG |
| PANNELLO PORTAUTENSILI | CRO |
| BASE PER PUNZONATRICE MANUALE | SRCT2 |
