La messa in servizio delle apparecchiature elettriche è il culmine di un lungo processo di progettazione, assemblaggio e collaudo.
Le installazioni elettriche richiedono integrazioni multi-tecniche sempre più complesse; i componenti elettrici, elettronici, idraulici, pneumatici e meccanici, così come il design e la funzionalità, sono elementi inscindibili.
È anche importante prendere in considerazione i diversi materiali utilizzati nella fabbricazione delle apparecchiature, che vanno dal rame e dall'acciaio all'acciaio inox, all'alluminio e alla plastica.
Ogni installazione, che si tratti di un quadro, di un armadio, di una cabina elettrica o di una serie di gruppi elettrici, è personalizzata per soddisfare le sue esigenze specifiche.ogni installazione, che si tratti di un quadro, di un armadio, di un armadio elettrico o di una serie di gruppi elettrici, viene personalizzata in modo che ciascuno degli elementi contenuti nell'apparecchiatura trovi la collocazione migliore.
A tal fine, GRANGIER SAS progetta e costruisce macchine e soluzioni standard o su misura per la costruzione elettrica.
Al servizio dei quadristi: in che modo GRANGIER migliora la produttività dei professionisti del settore elettrico?

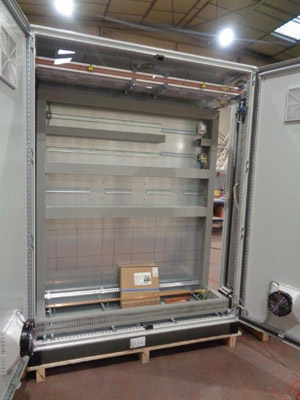

Interno di un quadro elettrico all'inizio dell'assemblaggio, con l'installazione di canali e guide Din, utilizzando le apparecchiature Coup'goulotte e Coup'Din
Macchine e attrezzature utilizzate per le installazioni all'interno di armadi elettrici, quadri e cabine
L'installatore di cavi installa e collega i numerosi componenti che compongono un quadro elettrico, un pannello di controllo o un involucro, in base allo schema di cablaggio. Per facilitare l'installazione, rispettare gli standard attuali e ridurre i tempi di lavoro, vengono utilizzate diverse macchine e strumenti:
-
Punzonatrici-cesoie 'Coup'Din' per guide DIN
Le guide DIN possono essere tagliate e punzonate utilizzando la macchina Coup'Din GH3 o la Combinata ALG. Queste sezioni metalliche standardizzate sono utilizzate per fissare dispositivi elettrici di controllo e sicurezza come interruttori, relè, temporizzatori, terminali di cablaggio, ecc.
Che siano manuali, elettriche o pneumatiche, le cesoie Punzone eseguono tagli e punzonature di precisione (al millimetro), in modo pulito e senza sbavature.
A seconda della macchina, sono possibili diverse combinazioni (solo punzonatrici o cesoie, o entrambe contemporaneamente), che facilitano il lavoro dell'operatore. Lama, Punzone e Matrice si adattano a tutte le forme di guide DIN.

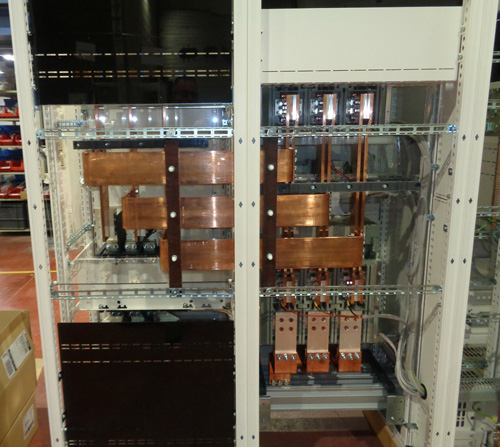

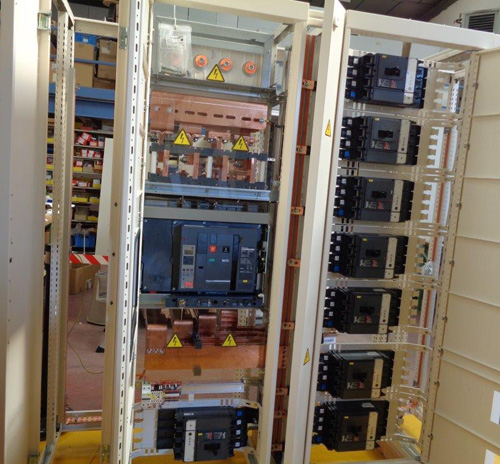

Armadio con pannello a bassa tensione e interruttori, Sistema di sbarre 120x10 tagliato, piegato e punzonato con le Piegatrici Cisabarre CM1 e PH1
-
Cesoie per canaline
Le cesoie per canali manuali Coup'Goulottes CG125 possono essere utilizzate per tagliare i canali di cablaggio in plastica, che contengono fili e cavi per garantire che il cablaggio sia facilmente organizzato e protetto.
La cesoia Coup'Goulottes CG 125 richiede uno sforzo minimo. Grazie alla potenza sviluppata dal suo meccanismo a ingranaggi, può lavorare senza affaticarsi. Questa taglierina di alta precisione taglia canaline per cavi, coperture e Otturatori in plastica fino a 125 mm di larghezza, senza difetti o sbavature sui bordi.
Compatta e poco ingombrante, può essere utilizzata in officina, su un banco di lavoro fisso o mobile per il taglio in serie o ai piedi del mobile. L'ampio regolo di supporto inciso e il suo Fermi assicurano un taglio pulito e preciso.
-

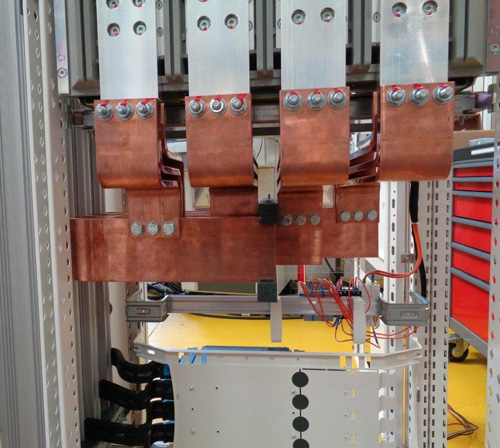

Piegatrici, punzonatrici e cesoie per la lavorazione delle barre di rame

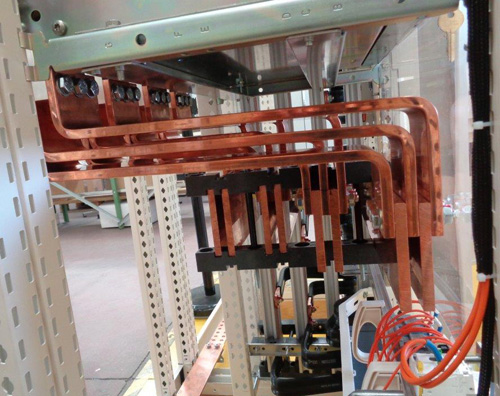

Cisabarre CM1 e le Piegatrici PH1 facilitano il taglio, la punzonatura e la piegatura delle barre di rame montate all'interno dei quadri elettrici per la distribuzione di corrente elevata.
Sono stati sviluppati diversi tipi di macchine, combinate o meno, per soddisfare le esigenze delle officine di cablaggio sia di piccole dimensioni che industriali. Ad esempio, le macchine combinate Cisabarre CM1 offrono una tripla funzione: taglio + punzonatura + piegatura di barre di rame. Una sola macchina può essere utilizzata per creare un Quadro di distribuzione utilizzando barre di rame.
Per completare o aumentare il numero di postazioni di lavoro indipendenti, le Piegatrici idrauliche PH1 soddisfano l'esigenza unica di piegare barre di rame. Possono essere utilizzate in serie per una piegatura ripetitiva e di alta precisione. Dotate di bracci articolati per tenere le barre e incidere gli angoli principali sulla piastra di piegatura, rendono il lavoro rapido e semplice per l'operatore.
Macchine e attrezzature per l'installazione su armadi, quadri e scatole elettriche
-
Punzonatrici per porte e quadretti CT2
Questa gamma di punzonatrici è stata sviluppata per soddisfare l'esigenza di punzonare porte, pannelli e involucri in officina. Queste Punzonatrici possono essere manuali o idrauliche.
Le punzonatrici manuali o idrauliche CT2 possono essere utilizzate per punzonare rapidamente porte e pannelli di armadi elettrici e custodie. In questo modo è molto più facile installare rapidamente indicatori, pulsanti e Apparecchiature di comando e controllo, nonché pressacavi per instradare e fissare i cavi.
-
Seghe a tazza portatili, raccoglitori di pezzi e pompe
Grangier SAS distribuisce e produce anche seghe a tazza, taglierine in acciaio standard e non standard e Punzoni per acciaio inossidabile in una varietà di forme (rotonde, quadrate, rettangolari, oblunghe, ecc.) e dimensioni. Le fustelle possono essere ordinate singolarmente o in scatola. GRANGIER SAS produce anche Lame e Punzoni su misura.
Grangier offre viti di serraggio a chiave, pompe manuali, pompe a pedale e pompe elettroidrauliche a batteria.
Gli strumenti di punzonatura, composti da un punzone e da una matrice, sono mobili e possono essere utilizzati per forare armadi elettrici e scatole in loco. Il punzone e la matrice vengono avvitati su un foro praticato con un trapano, attraverso il quale viene fatta passare una vite o un perno di trazione. I fori vengono poi praticati per gli indicatori, i pulsanti e i dispositivi di controllo e comando. Per bloccare e punzonare la lamiera tra il punzone e la matrice, si utilizza una chiave di serraggio o una pompa idraulica portatile

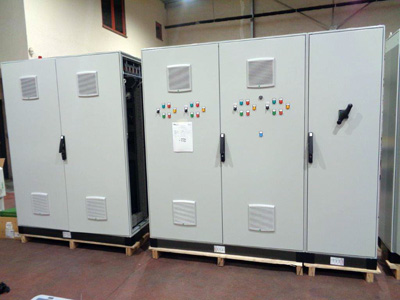

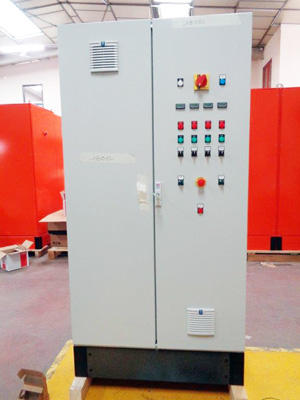

Armadio elettrico pronto per la consegna con luci di controllo, interruttori rotanti, strumenti di misurazione e griglie per le ventole montate sulla parte anteriore. Questo lavoro è stato eseguito utilizzando la Punzonatrice CT2 e/o gli stampi per pezzi
