Cesoie per barre di rame per punzonatura e piegatura

Nell'edilizia elettrica, il quadro di bassa tensione è il punto centrale della distribuzione elettrica. È il collegamento tra l'arrivo della corrente e la sua distribuzione all'interno della fabbrica, dell'edificio, ecc. In questi casi, le correnti elevate assegnate richiedono l'uso di Barre di rame flessibili o rigide per trasportare la corrente.
le cesoie per punzonatura e piegatura di
Grangier per le sbarre di rame consentono al montatore di cavi e all'elettricista di modellare e piegare queste sbarre in modo facile e preciso per inserirle nel quadro elettrico e collegarle ai dispositivi di commutazione, protezione e controllo.

Macchine utensili versatili per operazioni di taglio, punzonatura e Piegatura

Tra un'ampia gamma di macchine per Quadristi e officine di costruzione elettrica, Grangier offre una gamma completa e versatile di cesoie, punzonatrici e curvatrici per piegare, piegare e tagliare barre di rame, oltre a macchine ad alte prestazioni per il taglio di guide Din e la foratura di porte e armadi.

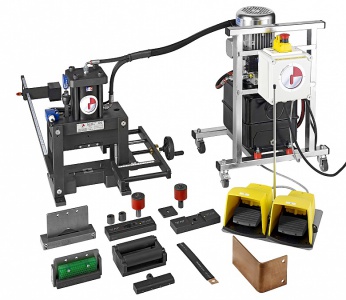

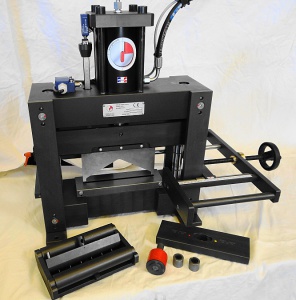

Cesoia, punzonatrice, piegatrice di rame Combinata CM1

Versatili per natura, le cesoie, punzonatrici, piegatrici combinate sono in grado di eseguire tutte le azioni inerenti alla lavorazione delle barre di rame. Conosciute anche come "Combinati Cisabarre", sono macchine di produzione, ma il loro budget limitato significa che possono essere utilizzate anche per operazioni una tantum.

Queste macchine sono dotate di Lama e matrici in acciaio molto resistenti, per una lavorazione impeccabile e senza distorsioni di barre di rame rigide o flessibili. I punzoni sono realizzati in acciaio per utensili estremamente robusto, con una Punta di centraggio integrata e retrattile. Per la produzione di massa e la Piegatura ripetitiva, sono integrati dei Fermi X/Y millimetrici.

Sono possibili numerosi tipi di punzonatura: rotonda, verticale o orizzontale oblunga, con un gran numero di diametri possibili e per barre di rame flessibili o rigide fino a 10 mm di spessore e 200 mm di larghezza.

Tagliare, piegare e punzonare barre di rame con questo tipo di macchina è semplice e senza sforzo. Sono dotate di una potente Centrale idraulica e di una serie di accessori e strumenti, come il Display digitale dell'Angolo di piegatura, per un'impostazione dei parametri più precisa e semplice. Queste macchine sono facili da maneggiare e da utilizzare.

L'unità elettroidraulica è dotata di un doppio pedale di salita/discesa con arresto in posizione per riposizionare le barre di rame. La velocità moderata di discesa del Punzone riduce il rischio di errore, consentendo all'operatore di lavorare in totale sicurezza.

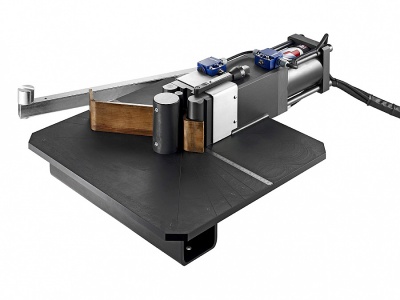

Piegatrici idrauliche PH1

Le Piegatrici idrauliche sono semplici da utilizzare. Possono essere fornite su un banco mobile, per facilitare il lavoro e consentire di spostare più facilmente la postazione di lavoro. Costruite in acciaio di alta qualità e ad alta resistenza, sono robuste e durature.

Le piegatrici idrauliche PH1 possono piegare barre di rame rigide o flessibili (multilama) con una sezione massima di 160x10. Il loro robusto cilindro idraulico a doppio effetto è azionato da un'unità di controllo elettroidraulica CME, tramite un doppio comando a pedale. La forza di pressione elevata e il sistema di regolazione dell'angolo di piegatura consentono di lavorare con precisione sulla barra da piegare. Gli angoli di piegatura (90, 60, 45°, ecc.) sono incisi sulla piastra di lavoro per facilitare la modellazione delle barre piegate.

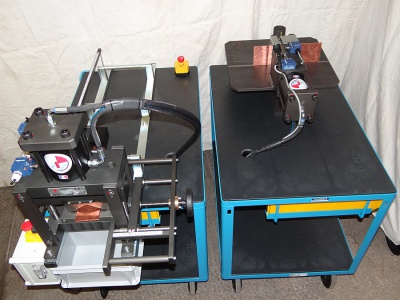

Combo CM1-PH1 e duo sul banco di lavoro

A seconda della configurazione della sua officina, un combo o un duo possono essere la soluzione ideale per lavorare con le barre di rame.

Per le officine ad alta velocità, il Combo CM1-PH1 consente di tagliare e Punzone con la Cisabarre CM1 e di piegare le barre di rame con la piegatrice PH1. Il vantaggio di una combo è che la Cisabarre e la Piegatrice possono essere utilizzate in modo indipendente, poiché sono entrambe dotate di una Centrale idraulica e sono montate su banchi di lavoro separati.

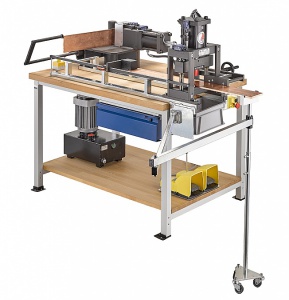

Il Duo CM1-PH1 montato sul banco di lavoro ha le stesse funzioni, con una differenza significativa: l'utilizzo di un'unica centrale idraulica per entrambe le macchine utensili. Il risultato è una configurazione più compatta, raggruppata in un'unica postazione di lavoro su un banco di lavoro mobile e molto robusto su rotelle. Tuttavia, il duo consente di azionare una sola macchina alla volta: la PH1 o la CM1.

Il Duo CM1-PH1 è un'apparecchiatura di produzione in cui la Cisabarre CM1 taglia e punzona le barre di rame e la piegatrice PH1 le piega. Possono essere lavorate sia Barre di rame rigide che flessibili. I due pedali di comando azionano separatamente la piegatrice e la cesoia

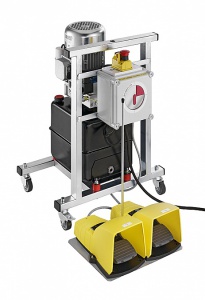

Centrali elettroidrauliche CME

La centrale elettroidraulica è una parte essenziale delle Piegatrici combinate CM1 o PH1 di Grangier. Con il loro design semplice e collaudato, le centraline elettroidrauliche consumano poca energia, aumentando la produttività e riducendo il rischio di fermo macchina.

Con la sua elevata potenza (fino a 160 bar) e l'alimentazione monofase a 240v, la centrale elettroidraulica CME Grangier combina semplicità e prestazioni. È compatta e può essere montata su un telaio gommato. Dotata di un doppio Pedale di comando (verso l'alto e verso il basso), è particolarmente facile ed efficiente da usare.
