Punzonatrici-cesoie per guide DIN
Le cesoie punzonatrici per guide Din "CoupDin GH3" e "Combiné ALG" sono macchine indispensabili per i costruttori di cavi e quadri elettrici. ed elettricisti quando costruiscono il telaio di un quadro, di un armadio o di una cabina elettrica. Tagliano e forano le guide Din che compongono il telaio senza sbavature, in modo da poterle avvitare in posizione.
Le cesoie punzonatrici possono essere manuali, elettriche o pneumatiche. Una Combinata 'taglia e fora' è una soluzione due in uno (una macchina) per tagliare le guide e forare le luci. Sono disponibili numerosi modelli di matrici, Lama e Punzoni intercambiabili, che offrono versatilità per il taglio e la foratura dei componenti delle guide Din.
Guide DIN
Le guide Din sono profili metallici standardizzati (acciaio, alluminio, acciaio inox, ecc.) di pochi millimetri di spessore, utilizzati per fissare i terminali di connessione e le apparecchiature di misura e protezione (interruttori automatici, ecc.) nei quadri elettrici, negli armadi e nelle cabine.
Le guide DIN sono disponibili in molte forme e dimensioni: guide DIN simmetriche o asimmetriche in alto o in basso, guide rinforzate, guide a C, ad esempio.
Punzonatrici-cesoie manuali Coup'Din GH3-M e ALG per guide DIN
Le Punzonatrici-cesoie manuali per guide DIN, altrimenti note come "Punzonatrici-cesoie per guide DIN", "Coup'Din" (marchio registrato di Grangier) o "Coup'Din" (marchio registrato di Grangier), sono utilizzate per tagliare le guide DIN.e di Grangier), o "macchine combinate per il taglio e la foratura", sono abbastanza piccole da poter essere collocate su un banco di lavoro e sono facili da installare.

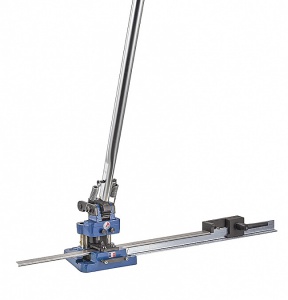

Coup'Din GH3-M
Coup'Din GH3-M taglia e fora le guide in un'unica operazione, sulla maggior parte dei profili commerciali. Per lavori di precisione, Coup'Din GH3-M è dotato di un Righello graduato da 1,20 m con Fermo regolabile. La punzonatura e il taglio possono essere eseguiti anche in modo indipendente.
La lama e i punzoni, così come le matrici, sono realizzati in acciaio di alta qualità, con i migliori trattamenti termici. Gli utensili possono essere sostituiti molto rapidamente e si installano senza bisogno di chiavi. Le matrici vengono selezionate in base ai binari da tagliare. La Lama e i Punzoni standard sono forniti con la macchina. GRANGIER SAS produce anche Lama, Matrici e Punzoni speciali per tutti i tipi di operazioni di taglio e foratura specifiche.
La Combinata manuale di taglio e foratura 'ALG'.
Questo modello di cesoie Punzonatrici manuali, conosciute come "Macchine combinate per il taglio e la foratura", viene utilizzato per tagliare le guide Din più comunemente utilizzate e poi per forare le fessure rielaborate.
La Combinata manuale combina i tre profili più comuni sulla stessa Matrice, per una maggiore compattezza e facilità d'uso. Come promemoria, i 3 profili standard sono :
- profili DIN simmetrici 35X15X1,5
- profili DIN simmetrici 35X15X7,5,
- profili DIN asimmetrici 32X15X1,5 mm.
Come i manuali Coup'Din GH3, i manuali ALG vengono forniti con un righello e un Fermo di lunghezza per un lavoro preciso. Il braccio di leva di 1 metro consente di lavorare senza fatica. La punzonatura può essere verticale o orizzontale, a seconda delle esigenze.

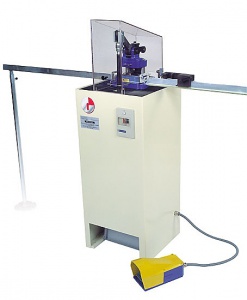

Cesoie punzonatrici elettriche GH3-E e pneumatiche GH3-P di Coup'Din
Le cesoie per punzonatura elettriche o pneumatiche Coup'Din sono più grandi e più comode da usare rispetto alle cesoie per punzonatura manuali. Vengono utilizzate. Per una produzione più sostenuta e per ridurre l'affaticamento dell'operatore.
Consentono di tagliare e forare le Guide DIN in un'unica operazione, senza alcuno sforzo da parte dell'operatore. Come le macchine manuali, vengono fornite con una Lama e dei Punzoni standard, oltre a un righello e a un Fermi per un lavoro preciso.
È possibile passare da un utensile all'altro molto rapidamente, senza bisogno di una chiave. Lama e punzoni sono facili e veloci da montare e rimuovere, quindi la macchina può essere utilizzata come punzone, cesoia o entrambi in pochi istanti. Sono disponibili numerose matrici e punzoni per tagliare e forare le guide Din, in base alle dimensioni, alle forme e ai diametri dei fori richiesti.
Un pedale e una protezione di sicurezza mobile consentono all'operatore di lavorare in totale sicurezza e senza vincoli. La cesoia elettrica, dotata di un motoriduttore trifase con limitatore di coppia, offre una potenza eccellente per un taglio e una foratura puliti, precisi e senza bave.

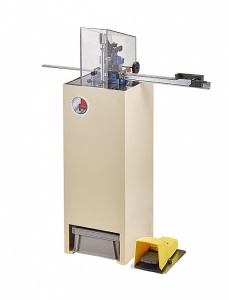

La versione pneumatica è estremamente semplice da utilizzare... a condizione che si disponga di un'alimentazione di aria compressa.
