PUNZONATRICE ELETTROIDRAULICA CT2-H63.5
Punzonatrici motorizzate per porte, pannelli e armadi elettrici fino a Ø63,5
Consulti la tabella dei riferimenti delle macchine e degli utensili:
CT2-H63.5

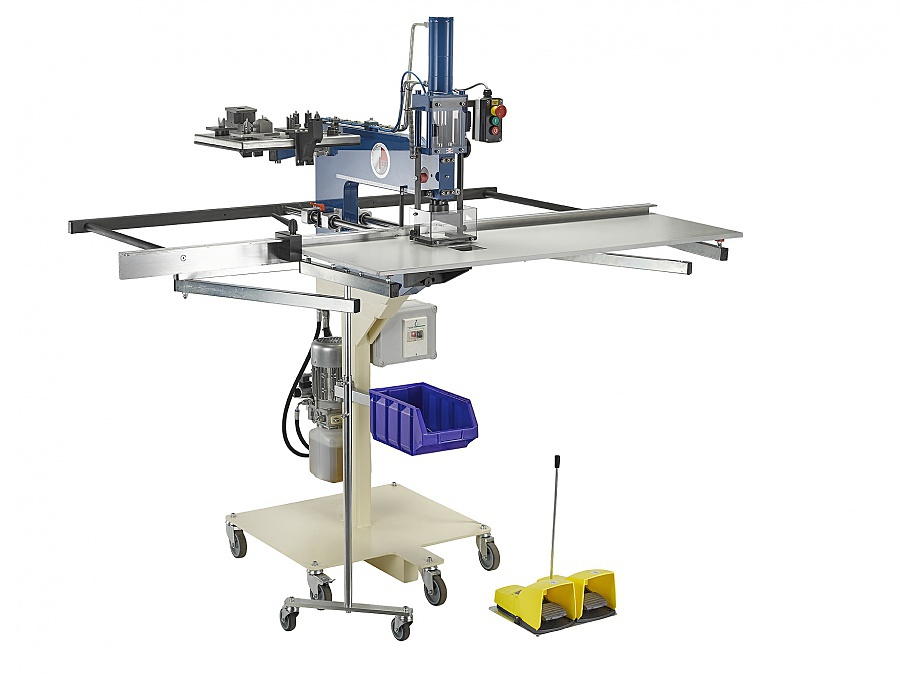

Macchina autonoma, su base mobile, con Centrale idraulica integrata e Pedale di comando doppio.
- Supporti incernierati per lo spostamento delle porte,
- Righello X/Y con righelli e Fermi per la produzione in serie,

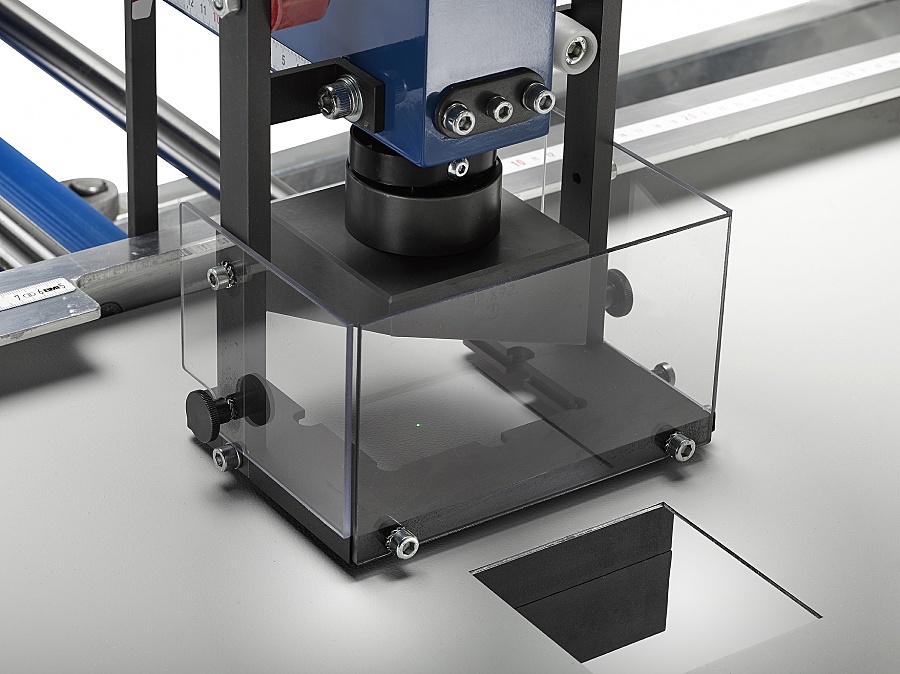

- Puntatore integrato nei punzoni per il lavoro di 'tracciatura', o Puntatore laser altamente visivo,
- La moderata velocità di discesa del punzone evita gli errori di posizionamento dell'operatore, e il punzone rimane in posizione quando il pedale di comando viene rilasciato.
Ampia gamma di punzoni, dal diametro di 3 mm a 60x60 mm, gamme PG, ISO e tutti i formati 'elettrici' o su misura.
Specifiche tecniche :
- Centrale idraulica 240 V monofase, 90 bar.
- Peso: 250 kg
- Dimensioni (senza righello): 800x720x1720
- Profondità del Collo di cigno: 510 mm.
- Capacità di foratura :
2 mm su acciaio o acciaio inox
4 mm su plastica o poliestere
PRODOTTI CORRELATI
- Punzonatrice elettroidraulica CT2H-125
- Punzonatrice manuale CT2-M
- punzoni rotondi e rettangolari per acciaio standard
- punzoni rotondi e rettangolari per acciaio inox
- punzoni rotondi e rettangolari "non standard
- pompe idrauliche manuali e set di punzoni per acciaio tristar
- pompe idrauliche manuali e set di punzoni per inox tristar plus
- pompa idraulica portatile per stampi di punzonatura akku
- cilindro idraulico per stampi di punzonatura con pompa a pedale idraulica
- sega a tazza
MACCHINE E ACCESSORI CT2-H63.5
| DESIGNAZIONE | RIFERIMENTO |
| PUNZONATRICE IDRAULICA CT2 | |
| Collo di cigno, profondità 500 mm, su base con rotelle, con martinetto e unità di controllo integrati, comando a pedale per la punzonatura verso l'alto/il basso, arresto in posizione per lavorare ad angolo retto.su, arresto in posizione per il lavoro in linea, righello da 2 metri, 2 Fermi, per il lavoro in coordinate, centrale idraulica 240 v 90 bar. | CT2-H |
| TAVOLI DI PUNZONATURA: (indispensabili, da scegliere in base ai diametri di punzonatura) | |
| TAVOLO PORTADOCUMENTI 30": per matrici con diametri da 3 a 22,5 mm | |
| TAVOLO PORTADOCUMENTI 80: per matrici con diametri da 25,5 a 60 mm e quadri fino a 50x50 mm | TPM30 |
| TAVOLO PORTADOCUMENTI 150: per matrici di grandi dimensioni 92x92 e altre | TPM150 |
| PUNZONATRICE PER TAVOLO 150: obbligatoria con il tavolo 150 (permette di punzonare dal diametro 3 al diametro 120) | DV150 |
| ACCESSORI | |
| STAFFA A RULLO PER PORTE (indispensabile per le porte di grandi dimensioni) | SRP |
| Righello di guida da 1 m per CT2-MANUAL (per l'allineamento dei fori e dei tagli rettangolari) | RG |

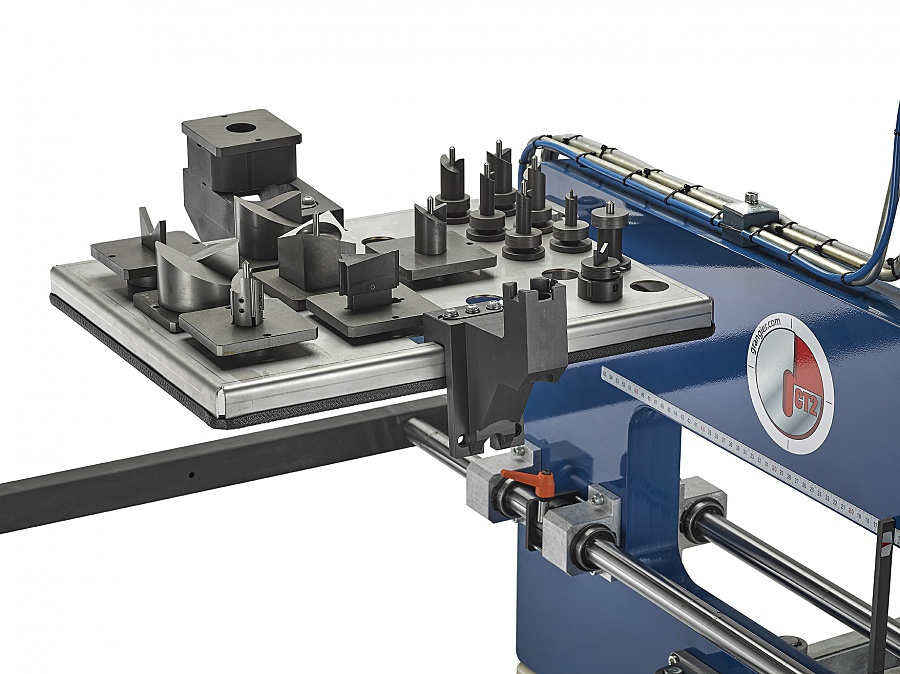

| PANNELLO PORTAUTENSILI | CRO |
| BASE PER PUNZONATRICE MANUALE | SRCT2 |

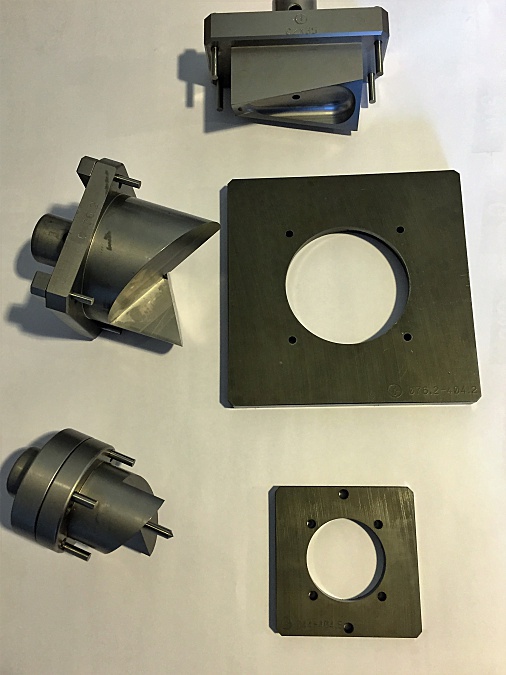

Punzoni Matrice da Ø23 a 63,5 e Punzoni quadrati 60x60 max
| FORATURA | DESTINAZIONE | RIFERIMENTO |
| FORI TONDI: | ||
| Ø25,5 | ISO 25 | PMR25,5 |
| Ø28,3 | PG 21 | PMR28,3 |
| Ø30.5 | PMR30.5 | |
| Ø32,5 | ISO 32 | PMR32,5 |
| Ø33 | PMR33 | |
| Ø34 | PMR34 | |
| Ø37 | PG 29 | PMR37 |
| Ø40,5 | ISO 40 | PMR40.5 |
| Ø41,5 | PMR41.5 | |
| Ø43 | PMR43 | |
| Ø44 | PMR44 | |
| Ø47 | PG 36 | PMR47 |
| Ø50,5 | ISO 50 | PMR50,5 |
| Ø54 | PG 42 | PMR54 |
| Ø56 | PMR56 | |
| Ø60 | PG 48 | PMR60 |
| Ø63,5 MAXI | ISO 63 | PMR63,5 |
| FORI QUADRATI E RETTANGOLARI: | ||
| 15X15 | PMC15X15 | |
| 16,1X13,5 | PMC16,1X13,5 | |
| 18X12 | PMC18X12 | |
| 20X20 | PMC20X20 | |
| 22X22 | PMC22X22 | |
| 25X7 OBLONG | Vite 6 | PMC25x7 |
| 30X22 | PMC30X22 | |
| 33X15 | PMC33X15 | |
| 33X20,3 | PMC33X20,3 | |
| 34X21,5 | PMC34X21,5 | |
| 35X10 | PMC35X10 | |
| 35X35 | CALZA HARTING | PMC35X35 |
| 36,5X21,5 | PMC36,5X21,5 | |
| 36X26 | PMC36X26 | |
| 36X36 | PMC36X36 | |
| 40X30 | 67,5x 30 | PMC40X30 |
| 40X40 | PMC40X40 | |
| 45X29 | 71 x 29 | PMC45X29 |
| 45,3X 22,2 | DIN 48 x 24 | PMC45,3X22,2 |
| 45,3X 45,3 | DIN 48 x 48 e oltre | PMC45.3X45.3 |
| 46X36 | PMC46X36 | |
| 47X36 | PMC47X36 | |
| 50X14 | PMC50X14 | |
| 50X25 | PMC50X25 | |
| 50X37 | PMC50X37 | |
| 50X44,5 | PMC50X44,5 | |
| 58,5X 58,5 massimo | su misura | PMCS |
| 9 pin | subd9 | PMSD9 |
| 15 pin | subd15 | PMSD15 |
| 25 pin | subd25 | PMSD25 |
| 37 pin | subd37 | PMSD37 |
| LAMA DA TAGLIO PER GRANDI APERTURE: | ||
| Lama, Portalama e gruppo Matrice 30X5 | LD30 | |
| Lama, porta-lama e gruppo fustella 45,3X5 per il taglio | LD45 | |
| Lama, portalama e gruppo fustella 60X5 per il taglio | LD60 | |
| FORME DI ASOLE: | ||
| Set di punzoni e fustelle per asole D6,5x D12 | PMBS12X6,5 | |
| Set di punzoni e fustelle per asole D7x D15 | PMBS15X7 | |
| RITAGLI PER SERRATURE: | ||
| D22,5X20,1 | PMRS22,5X20,1 | |
| D22,5X18,5 | PMRS22,5X18,5 | |
| D22,5X21,2 | PMRS22,5X21,2 | |
| D17XD10 X33,3 alto | PMBS17X10 | |
Punzoni Matrice da Ø3 a 22,5
| FORATURA | DESTINAZIONE | RIFERIMENTO |
| Ø4,2 | PMR4,2 | |
| Ø5 | PMR5,2 | |
| Ø6,5 | PMR6,5 | |
| Ø8 | LED | PMR8 |
| Ø8,2 | LED | PMR8,2 |
| Ø10 | PMR10 | |
| Ø10,2 | PMR10,2 | |
| Ø12 | PMR12 | |
| Ø12,2 | LED/ISO 12 | PMR12,2 |
| Ø12,7 | PG7 | PMR12,7 |
| Ø14,5 | PMR14,5 | |
| Ø15,2 | PG9 | PMR15,2 |
| Ø16,5 | ISO 16 | PMR16,5 |
| Ø17,5 | PMR17,5 | |
| Ø18,6 | PG11 | PMR18,6 |
| Ø20,4 | PG13/ISO 20 | PMR20,4 |
| Ø22,5 | PG16 | PMR22,5 |
| Gruppo lama e portastampo 20X3 per il taglio | LD20 | |
| 8,7X8,7 | PMC8,7X8,7 | |
| Ø 23 massimo | su misura | PMRS |
| UTENSILI DI RICAMBIO | ||
| Ø 22,5 massimo Punzone standard | PO23 | |
| Matrice maxi Ø 22,5 standard | M022 | |
| Lama 20 x 3 pollici | L20 | |
| Stampo 20 x 3 | M20 | |
