comprendere gli standard ISO e PG per i pressacavi e le categorie di filettatura

I pressacavi sono utilizzati dai Quadristi e dai Cablatori per consentire il passaggio di uno o più cavi elettrici attraverso una parete divisoria, da un'apparecchiatura - un armadio, una macchina, ecc.

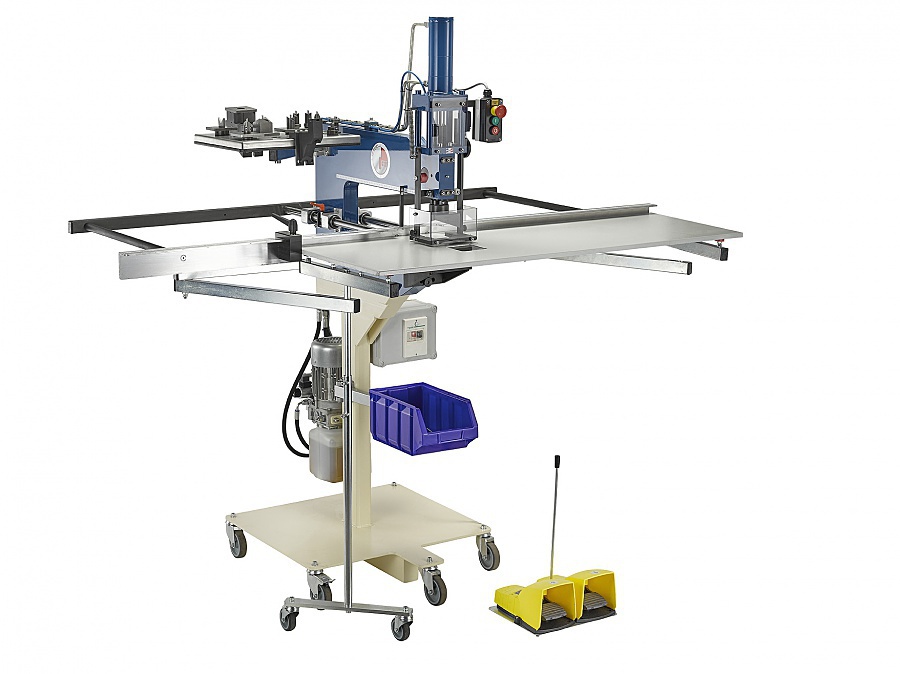

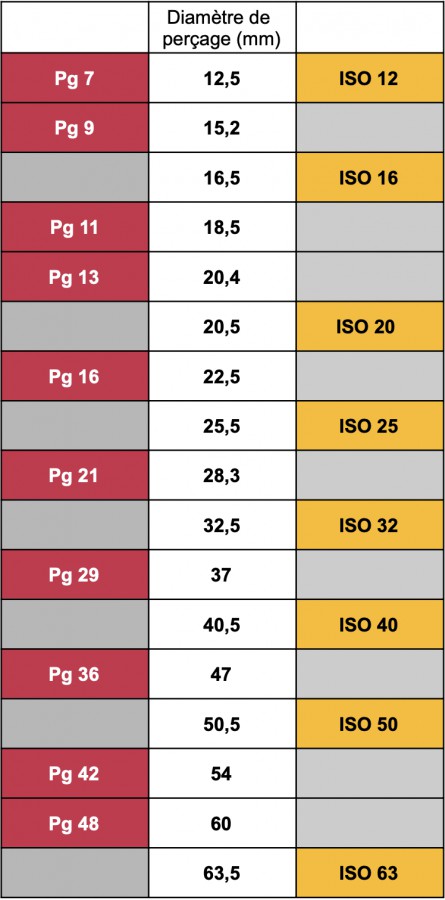

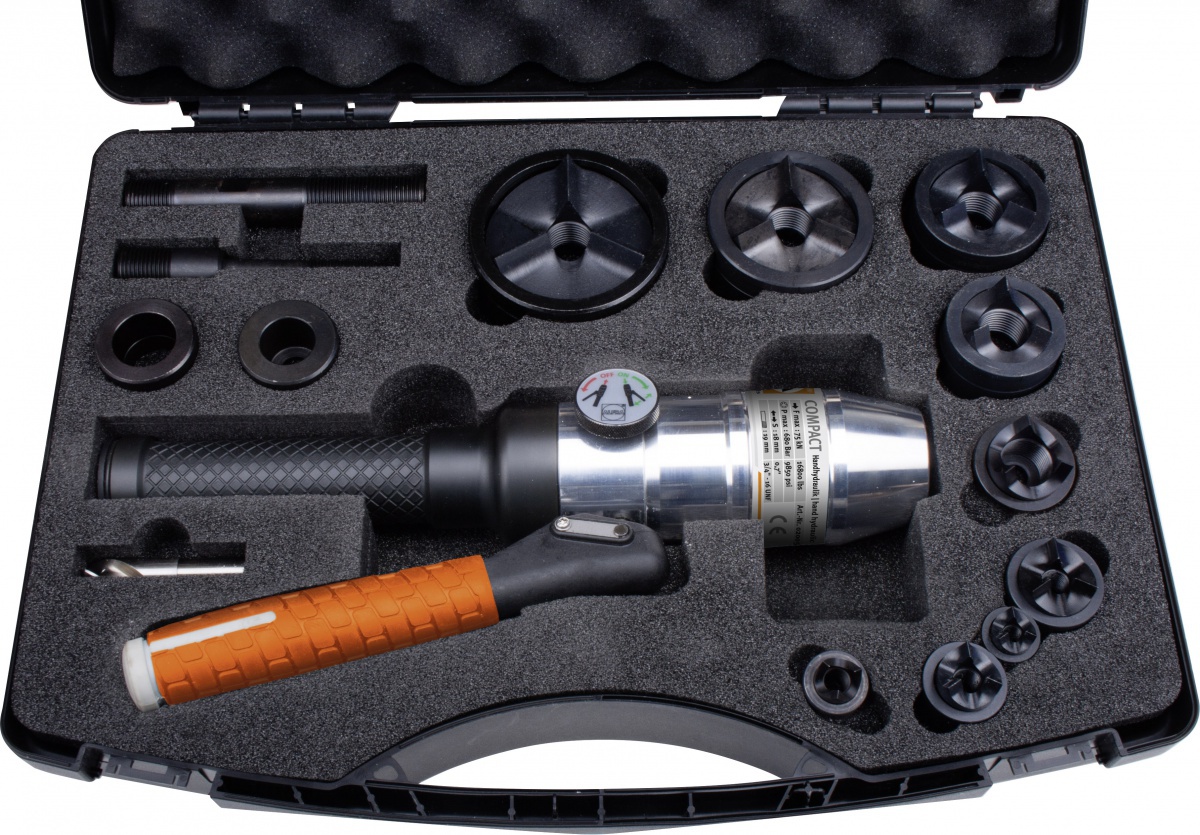

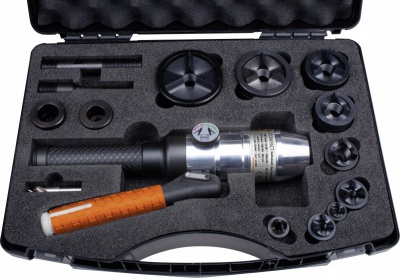

Le filettature dei pressacavi sono classificate in base a due standard: ISO e PG. Gli strumenti di punzonatura o una punzonatrice per porte e Quadretti elettrici sono l'attrezzatura ideale per praticare i fori di fissaggio per i pressacavi, indipendentemente dal loro diametro.

Che cos'è un pressacavi?

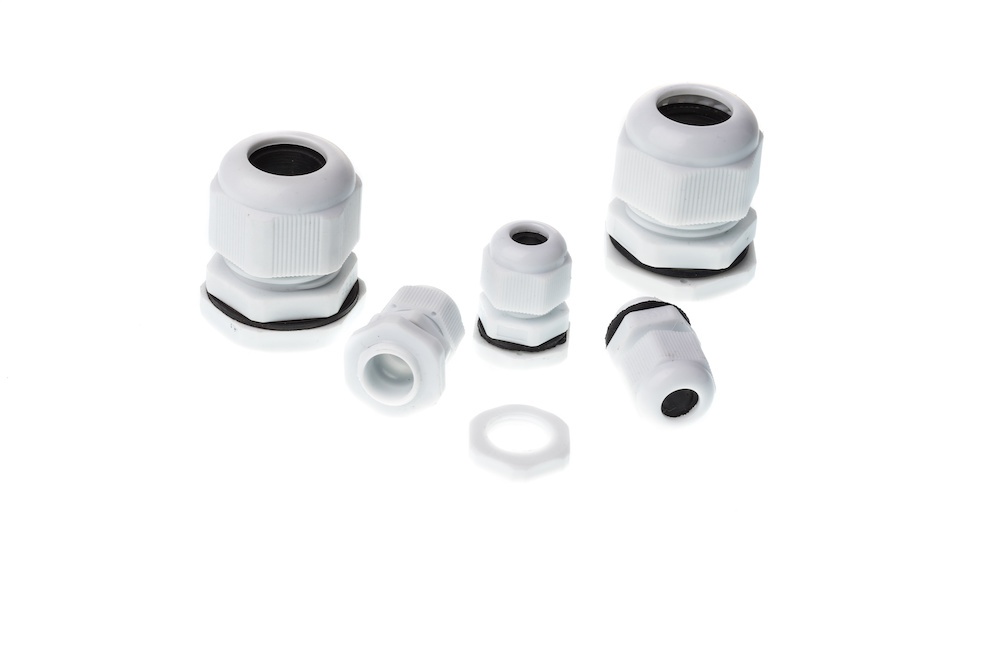

Un pressacavi è composto da diverse parti in plastica o metallo:
Una parte principale che forma una guaina per il cavo, con estremità filettate ad entrambe le estremità; un dado che fissa il pressacavo alla paratia, eventualmente con una guarnizione; e un dado che preme su un manicotto di gomma. Il cavo elettrico passa attraverso tutte le parti del pressacavi.

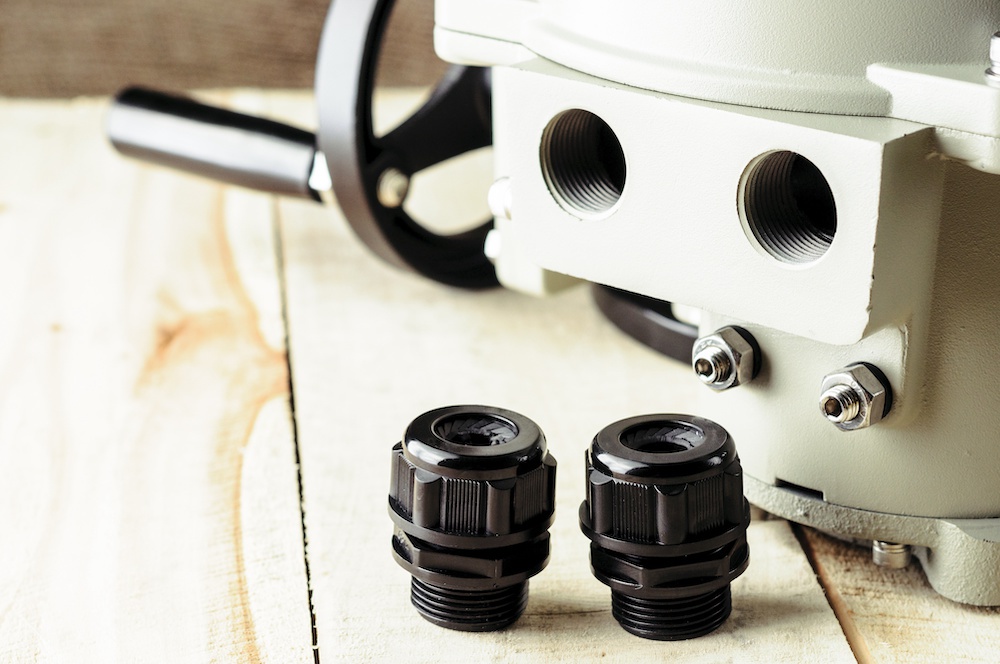

Il pressacavi viene utilizzato per far passare un cavo elettrico attraverso la parete rigida di un armadio elettrico o di un pannello di controllo, ad esempio. Assicura una giunzione a tenuta stagna e il bloccaggio meccanico del cavo.

Lo spazio necessario e il numero e il diametro dei cavi da installare sono considerazioni essenziali nella scelta di un pressacavi. Anche l'indice di protezione (IP), relativo alla tenuta stagna, è importante. Lo standard ISO (NF EN 62444) disciplina le regole per l'installazione e il dimensionamento dei pressacavi ISO. Il dimensionamento dei pressacavi PG (Not Gas) non è disciplinato da uno standard vero e proprio.
