Coup'DIN GH3-M

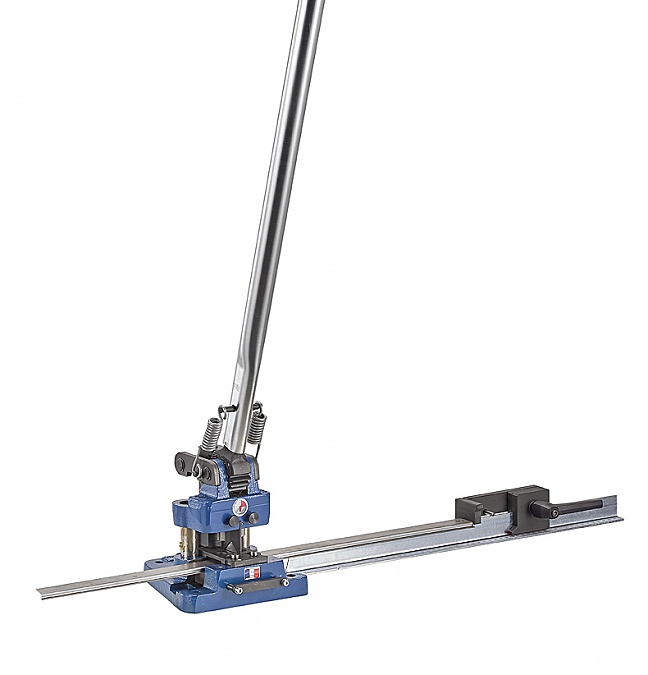

GH3-M Cesoia manuale per punzonatura guide DIN

Ogni macchina viene fornita con
1 Lama e 2 Punzoni standard da 6,5 x 13 mm, 1 righello da 1m20, Fermi e piede di supporto.

Le matrici vengono scelte in base ai binari da tagliare (vedere tabella).

Cambio utensile ultra rapido, senza bisogno di chiavi. DESIGNAZIONE DELLA FORMA LARGHEZZA ALTEZZA W.

Specifiche tecniche

Peso della testa: 15 KG
Dimensione massima del profilo: 37 X 18 mm
Matrici da scegliere in base alla guida da tagliare: per una guida simmetrica 35 X 15 X 1,5, scelga la matrice di riferimento M33.
Disponibile kit di conversione per GH3-E o GH3-P.

Altri profili su richiesta

DESIGNAZIONE	RIFERIMENTO
PUNZONE SPECIALE Ø	P33S D.
PUNZONE CENTRALE SPECIALE Ø	P33S DE.
PUNZONE SPECIALE OBLUNGO	P33S O.
PUNZONE CENTRALE OBLUNGO SPECIALE	P33S OE.
PUNZONE SPECIALE DI PERFORAZIONE Ø	M33S D
MATRICE DI PERFORAZIONE SPECIALE OBLUNGA	M33SO.
PROFILO SPECIALE	M33S

COUP'DIN GH3 E MATRICI

DESIGNAZIONE	RIFERIMENTO

CESOIA MANUALE	GH3-M
Da fissare sul banco di lavoro, righello 1m 20, Fermi, piede di supporto, 1 Lama, 2 Punzoni 6,5x13, convertibile elettricamente o pneumaticamente

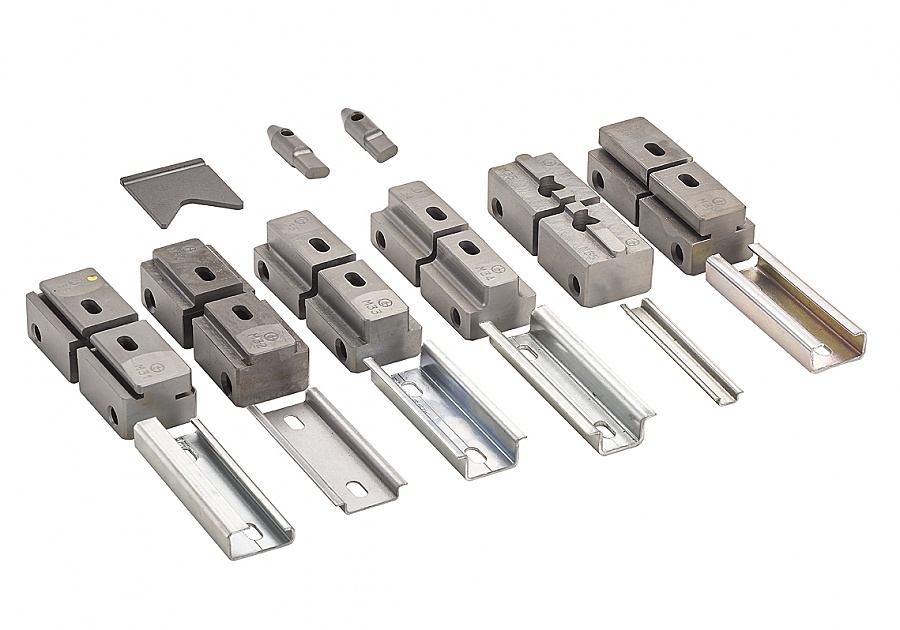

MATRICI STANDARD
DIN asimmetrico 32 x 15 x 1,5	M31
DIN simmetrico 35 x 7,3 x 1	M32
DIN simmetrico 35 x 15 x 1,5	M33
DIN simmetrico 35 x 15 x 2,4 Alluminio	M33AL
DIN simmetrico 35 x 15 x 2,3 con Lama speciale	M34+ L331.23
SIMMETRICO TS 15 -15 x 5 x 1	M35
TELEMECANICA AM1 ED 200 - 35 x 15 x 1	MA36
TELEMECANIQUE AM1 ED 201 - 37 x 15 x 1,5	MP36
A C 20 x 14 x 1,5 con Lama speciale	M37+L37
A C, 30 x 15 x 1,5	M38
Altre dimensioni di punzonatura o di rotaia: secondo i vostri disegni e campioni

OPZIONI
Guida di smorzamento con piede di supporto	RA2
Base per Cesoia manuale	SF03
Regolo da 2 m, sovrapprezzo	R2
Pannelli di stoccaggio per gli utensili	CR2

KIT DI CONVERSIONE
Da cesoie manuali a cesoie elettriche	GH3-K
Cesoia manuale a cesoia pneumatica	GH3-PK

DESIGNAZIONE	RIFERIMENTO

Lama standard (macchina N° 1503 a 4235)	L331
Lama di taglio standard (macchina N° 4236 a 4550)	L332
Lama di taglio standard (macchina dal n. 4551 in poi)	L331

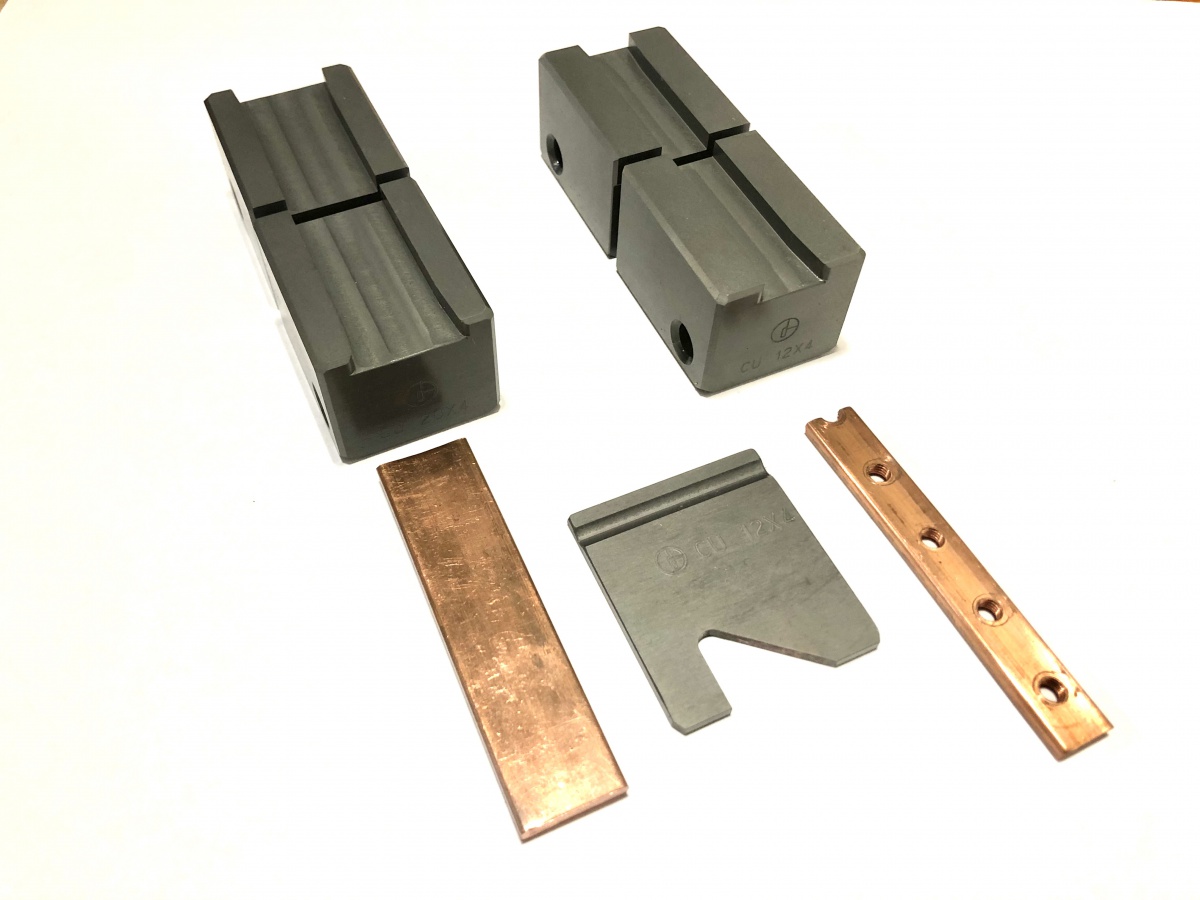

Lama da taglio speciale	LS3
Lama per profilo rinforzato 35 x 15 x 2,3	L331.2,3
Lama per profilo rinforzato 35 x 15 x 2,3 (macchina N° 4236 a 4550)	L332.2,3
Set di 2 punzoni per luce standard 6,5x13	P33LC
Portapunzone	REP2
Perno per pignone	REP3
Guida Lama (Macchina da N°1503 a 4235)	REP9
Guida della lama (Macchina dal N°4551)	REP9,1
Cremagliera e pignone	REP4
Pignone	REP5
Cinghie del pignone e del rullo (2 pezzi)	REP6
Albero del pignone	REP7
Perno del rullo	REP7-2
Pignone	REP13
Staffa per il fissaggio dei punzoni	REP10
Morsetto per tenere le matrici (M o P/E)	REP11
Spogliatore (per i numeri da 1503 a 4235)	REP14
Spogliatore (per i numeri da 4236 a 4550)	REP14.1
Spogliatore (dal N° 4551)	REP14.2
Perno a molla	REP19
Molla del braccio operativo	REP40
Braccio operativo, lunghezza 1m	REP41
Piedino righello	REP42

MATRICI STANDARD
DIN asimmetrico 32 x 15 x 1,5	M31
DIN simmetrico 35 x 7,3 x 1	M32
DIN simmetrico 35 x 15 x 1,5	M33
DIN simmetrico 35 x 15 x 2,4 Alluminio	M33AL
DIN simmetrico 35 x 15 x 2,3 con Lama speciale	M34+ L331.23
SIMMETRICO TS 15 -15 x 5 x 1	M35
TELEMECANICA AM1 ED 200 - 35 x 15 x 1	MA36
TELEMECANIQUE AM1 ED 201 - 37 x 15 x 1,5	MP36
A C 20 x 14 x 1,5 con Lama speciale	M37+L37
A C, 30 x 15 x 1,5	M38
