Coup'DIN GH3-E

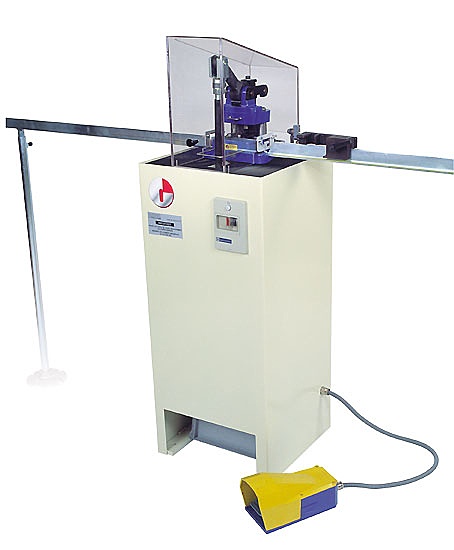

Coup'DIN GH3-E, Punzonatrici-cesoie elettriche per guide DIN
Consulti la tabella dei riferimenti delle macchine e degli utensili:
Ogni macchina viene fornita con 1 lama e 2 punzoni standard da 6,5 x 13 mm, 1 righello da 1,20 m, fermo e piede di supporto.

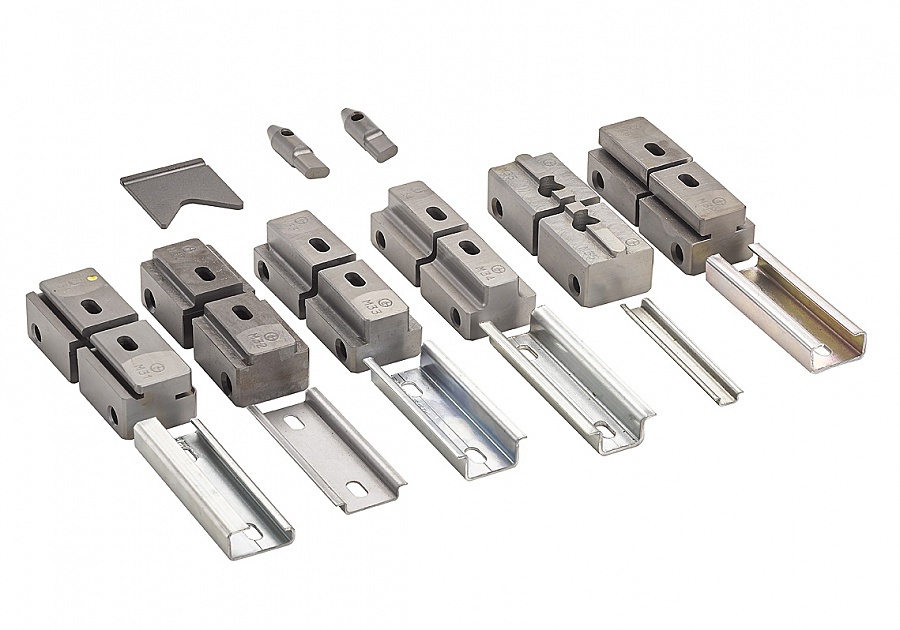

Le matrici vengono scelte in base ai binari da tagliare (vedere tabella).
Cambio utensile ultrarapido, senza bisogno di chiavi. DESIGNAZIONE DELLA FORMA LARGHEZZA ALTEZZA W.
Specifiche tecniche
-
Peso : 90 KG
-
Dimensioni (senza righello) : 400 X 400 X 1200 mm
- Matrice da scegliere in base al binario da tagliare.
PRODOTTI CORRELATI
- COUP'DIN GH3-M
- COUP'DIN GH3-P
- AL G
Esempio: per una guida simmetrica 35 X 15 X 1,5, scelga la matrice di riferimento M33.
| FORMA | DESIGNAZIONE | LARGHEZZA | ALTEZZA | ALTEZZA |
RIFERIMENTO MATRICE |
 |
Din alto bilanciato |
35 | 15 | 1.5 | M33 |
 |
Din alto asimmetrico |
32 | 15 | 1.5 | M31 |
 |
Din basso simmetrico |
35 | 7.5 | 1 | M32 |
 |
C 30X15 | 30 | 15 | 1.5 | M38 |
 |
C 20X14 | 20 | 14 | 1.5 | M37 |
 |
Schneider AM1 ED200 |
35 | 15 | 1 | MA36 |
 |
Schneider AM1 ED201 |
35/37 | 15 | 1.5 | MP36 |
 |
Din rinforzato simmetrico |
35 | 15 | 2.4 | M34 |
 |
Din ALU simmetrico |
35 | 15 | 2.4 | M33AL |
 |
TS15 simmetrico |
15 | 5 | 1 | M35 |
Altri profili su richiesta

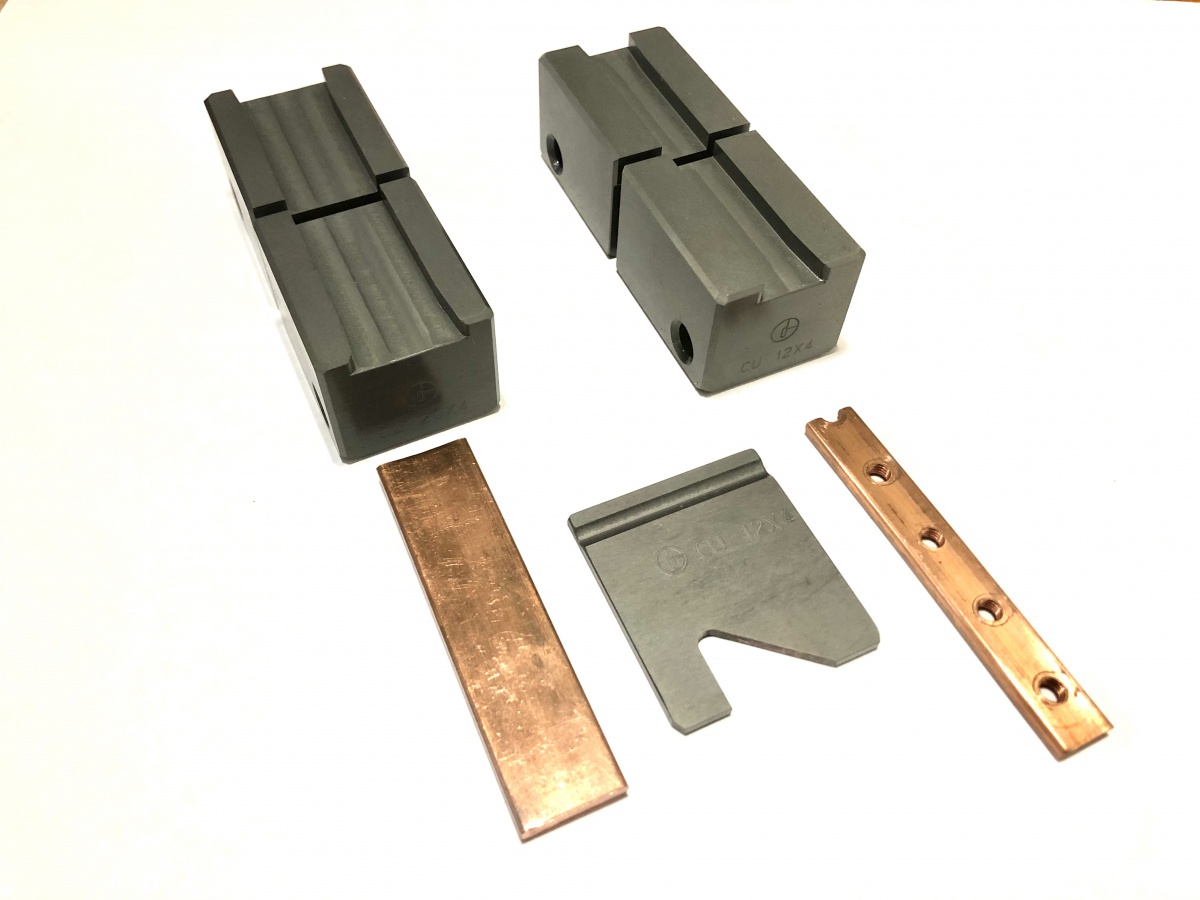

MATRICI SPECIALI POINCON
| DESIGNAZIONE | RIFERIMENTO |
| PUNZONE SPECIALE Ø | P33S D. |
| PUNZONE CENTRALE SPECIALE Ø | P33S DE. |
| PUNZONE SPECIALE OBLUNGO | P33S O. |
| PUNZONE CENTRALE OBLUNGO SPECIALE | P33S OE. |
| PUNZONE SPECIALE DI PERFORAZIONE Ø | M33S D |
| MATRICE DI PERFORAZIONE SPECIALE OBLUNGA | M33SO. |
| PROFILO SPECIALE | M33S |
CESOIE E MATRICI
| DESIGNAZIONE | RIFERIMENTO |
| CESOIE ELETTRICHE | GH3-E |
| Su base, protezione mobile, righello 1m 20, Fermi, piede d'appoggio, 1 Lama, 2 Punzoni 6,5x13, Motoriduttore trifase 400V con limitatore di coppia, Pedale di comando elettrico. | |
| MATRICI STANDARD | |
| DIN asimmetrico 32 x 15 x 1,5 | M31 |
| DIN simmetrico 35 x 7,3 x 1 | M32 |
| DIN simmetrico 35 x 15 x 1,5 | M33 |
| DIN simmetrico 35 x 15 x 2,4 Alluminio | M33AL |
| DIN simmetrico 35 x 15 x 2,3 con Lama speciale | M34+ L331.23 |
| SIMMETRICO TS 15 -15 x 5 x 1 | M35 |
| TELEMECANICA AM1 ED 200 - 35 x 15 x 1 | MA36 |
| TELEMECANIQUE AM1 ED 201 - 37 x 15 x 1,5 | MP36 |
| A C 20 x 14 x 1,5 con Lama speciale | M37+L37 |
| A C, 30 x 15 x 1,5 | M38 |
| Altre dimensioni di punzonatura o di rotaia: secondo i vostri disegni e campioni | |
| OPZIONI | |
| Guida del binario con piede di supporto | RA2 |
| Base per Cesoia manuale | SF03 |
| Regolo da 2 m, sovrapprezzo | R2 |
| Pannelli di stoccaggio per gli utensili | CR2 |
| KIT DI CONVERSIONE | |
| Da cesoie manuali a cesoie elettriche | GH3-K |
| Cesoia manuale a cesoia pneumatica | GH3-PK |
RICAMBI
| DESIGNAZIONE | RIFERIMENTO |
| Lama standard (macchina N° 1503 a 4235) | L331 |
| Lama di taglio standard (macchina da N° 4236 a 4550) | L332 |
| Lama di taglio standard (macchina dal n. 4551 in poi) | L331 |
| Lama da taglio speciale | LS3 |
| Lama per profilo rinforzato 35 x 15 x 2,3 | L331.2,3 |
| Lama per profilo rinforzato 35 x 15 x 2,3 (macchina N° 4236 a 4550) | L332.2,3 |
| Set di 2 punzoni per luce standard 6,5x13 | P33LC |
| Portapunzone | REP2 |
| Perno per pignone | REP3 |
| Guida Lama (Macchina da N°1503 a 4235) | REP9 |
| Guida della lama (Macchina dal N°4551) | REP9,1 |
| Cremagliera e pignone | REP4 |
| Pignone | REP5 |
| Cinghie del pignone e del rullo (2 pezzi) | REP6 |
| Albero del pignone | REP7 |
| Perno del rullo | REP7-2 |
| Pignone | REP13 |
| Staffa per il fissaggio dei punzoni | REP10 |
| Morsetto per tenere le matrici (M o P/E) | REP11 |
| Spogliatore (per i numeri da 1503 a 4235) | REP14 |
| Spogliatore (per i numeri da 4236 a 4550) | REP14.1 |
| Spogliatore (dal N° 4551) | REP14.2 |
| Perno a molla | REP19 |
| Molla del braccio operativo | REP40 |
| Braccio operativo, lunghezza 1m | REP41 |
| Piedino righello | REP42 |
| MATRICI STANDARD | |
| DIN asimmetrico 32 x 15 x 1,5 | M31 |
| DIN simmetrico 35 x 7,3 x 1 | M32 |
| DIN simmetrico 35 x 15 x 1,5 | M33 |
| DIN simmetrico 35 x 15 x 2,4 Alluminio | M33AL |
| DIN simmetrico 35 x 15 x 2,3 con Lama speciale | M34+ L331.23 |
| SIMMETRICO TS 15 -15 x 5 x 1 | M35 |
| TELEMECANICA AM1 ED 200 - 35 x 15 x 1 | MA36 |
| TELEMECANIQUE AM1 ED 201 - 37 x 15 x 1,5 | MP36 |
| A C 20 x 14 x 1,5 con Lama speciale | M37+L37 |
| A C, 30 x 15 x 1,5 | M38 |
