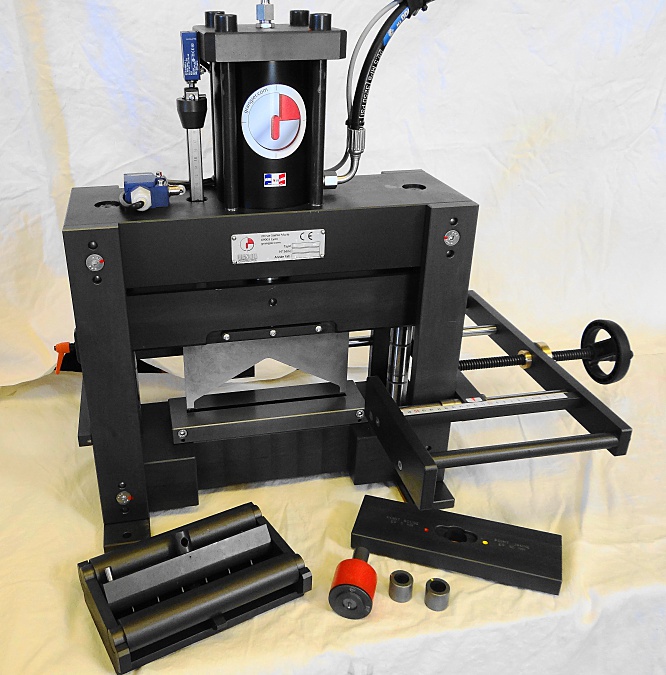

Combinati Cisabarre CM1-200
Consulti la tabella dei riferimenti delle macchine e degli utensili:

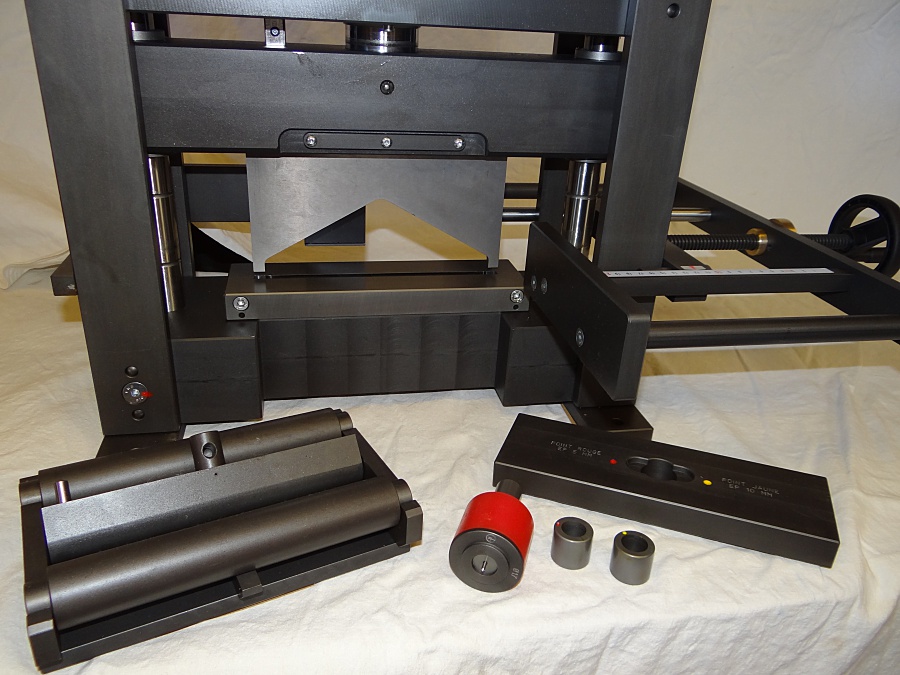

Una macchina di produzione per 3 applicazioni:
TAGLIO
Lama e Matrice per barre rigide fino a 200x12
FORATURA
Per barre rigide e flessibili fino a 12 mm di spessore.
Punzone con Punta di centraggio, Fermi X/Y integrati per la produzione in serie.
Dimensioni standard:
Diamètre 5-6-7-8-9-10-11-12-13-14-15-16-17
Oblonghi 5-6-7-8-9-10-11-12-13 X 16 mm
PIEGATURA
Per barre fino a 200 x 12 mm.
Regolazione precisa dell'angolo di Piegatura grazie al Fermo regolabile elettrico e ai perni di centratura integrati nella vena di Piegatura.

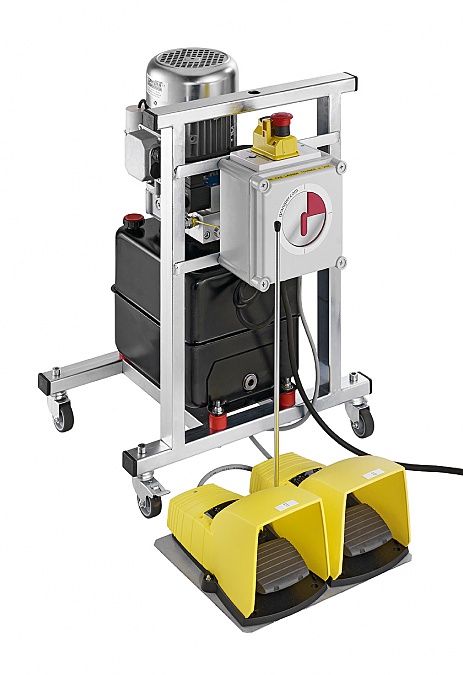

L'unità elettroidraulica CME è dotata di un doppio pedale di salita/discesa, con arresto in posizione.
Specifiche tecniche
- Potenza: 15 tonnellate
- Pressione massima: 200 bar
- Unità elettroidraulica CME 240V monofase, su telaio mobile
- Peso della testa: 160 KGS
- L x L x A : 475x260x650
PRODOTTI CORRELATI
- Cisabarre combinata CM1-125
- Piegatrice idraulica PH1-160
- Piegatrice idraulica PH1-125
- Centrale idraulica CME
- Combo CM1-PH1 da banco
- Duo CM1-PH1 da banco
Riferimenti Cisabarre CM1-200
| DESIGNAZIONE | RIFERIMENTI |
| TESTA IDRAULICA : | CM1-200 |
| Senza attrezzi, cilindro a doppio effetto Ø120, arresto elettrico regolabile per la piegatura ripetitiva, dimensione massima della barra: 125x10 mm | |
| FERMI X/Y : | GXY-200 |
| Per la produzione di massa senza tracciatura, X=0-125 mm. Y=0-1000 mm. | |
| CENTRALE IDRAULICA : | CME |
| Su telaio mobile, serbatoio da 15 litri, 160 bar, 240 volt, controllato da doppio pedale su/giù, con mantenimento della posizione, tubi flessibili da 2 metri | |
| TAGLIERINA PER BARRE RIGIDE : | |
| Matrice per barra rigida 125 x 10 max | CBS1-200 |
| Lama per barra rigida 125 x 10 max | LR1-200 |
| TAGLIERINA PER BARRE FLESSIBILI : | |
| Matrice per barra flessibile 125X10 max | MBS1-200 |
| Lama per barra flessibile 125X10 max | LS1-200 |
| PUNZONATURA DI BARRE FLESSIBILI E RIGIDE : | |
| Guida alla Punzonatura rotonda | GM1-200 |
| Matrice di punzonatura oblunga | GMO-200 |
| Set di matrici di punzonatura con punta di centraggio: | |
| Fori rotondi: | |
| Per barre da 0 a 6 mm. | |
| Ø7 | PMD7 |
| Ø8 | PMD8 |
| Ø9 | PMD9 |
| Ø10 | PMD10 |
| Ø11 | PMD11 |
| Ø12 | PMD12 |
| Ø13 | PMD13 |
| Ø14 | PMD14 |
| Ø15 | PMD15 |
| Ø16 | PMD16 |
| Ø17 | PMD17 |
| Per barre di 10 mm di spessore: Matrici con gioco maggiore | |
| Ø7 | M107 |
| Ø8 | M108 |
| Ø9 | M109 |
| Ø10 | M1010 |
| Ø11 | M1011 |
| Ø12 | M1012 |
| Ø13 | M1013 |
| Ø14 | M1014 |
| Ø15 | M1015 |
| Ø16 | M1016 |
| Ø17 | M1017 |
| Fori oblunghi: | |
| Per barre da 0 a 6 mm. | |
| 7x16 | PMD7X16 |
| 9x16 | PMD9X16 |
| 11x16 | PMD11X16 |
| 13x16 | PMD13X16 |
| Per barre di 10 mm di spessore: Matrici con sistema di sbarre maggiore | |
| 7X16 | MO10 7X16 |
| 9x16 | MO10 9X16 |
| 11x16 | MO10 11X16 |
| 13x16 | MO10 13X16 |
| STRUMENTI DI PIEGATURA : | |
| Per barra 200 x 12 max, vite di Piegatura con perni di centratura, distanza minima tra 2 pieghe: 50 mm | OP1-200 |
