Realizzare un quadro a bassa tensione con le macchine utensili
La costruzione di un quadro a bassa tensione richiede l'utilizzo di utensili specifici per l'industria elettrica. La loro potenza, fino a diverse decine di megawatt, dipende dal numero di alimentatori. Questi quadri elettrici svolgono un'ampia gamma di funzioni e sono prodotti secondo standard precisi. Le macchine facilitano il lavoro dei quadristi e garantiscono la conformità a questi standard per l'installazione dei vari componenti di un quadro a bassa tensione.
qual è lo scopo di un quadro a bassa tensione o quadro elettrico?
Un quadro elettrico a bassa tensione ha diverse funzioni. In generale, la sua funzione è quella di ricevere e poi ridistribuire l'elettricità attraverso i circuiti secondari negli edifici commerciali e industriali. Il cuore del sistema di distribuzione elettrica di un edificio è il quadro di bassa tensione:
> Riceve l'alimentazione a bassa tensione da una rete di distribuzione,
> Distribuisce l'energia elettrica in base alle esigenze delle apparecchiature elettriche,
> Protegge la rete a monte dal rischio di sovraccarico o cortocircuito mediante Interruttori automatici,
> Distribuisce l'elettricità ai vari circuiti di uno o più edifici,
>Assicura l'isolamento totale dei circuiti durante le operazioni di manutenzione,
>Generalmente incorpora sistemi di misurazione per misurare il consumo,
>Monitora i parametri elettrici mediante indicatori di funzionamento,
>Collegare armadi, scatole e quadri di distribuzione secondari,
>Relè di messa a terra per proteggere dalle scosse elettriche.
Rispettando gli standard attuali, gli armadi di distribuzione proteggono anche gli impianti e gli operatori.
Quali sono i componenti di un quadro elettrico a bassa tensione?

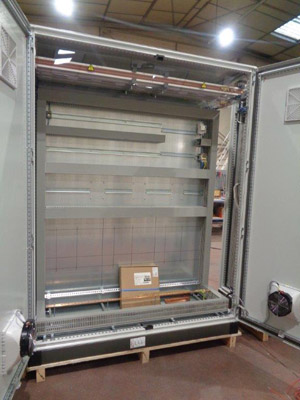

I componenti che costituiscono un quadro di bassa tensione sono installati in un armadio metallico che fornisce una protezione iniziale. Gli indicatori e i dispositivi possono essere collocati sulle porte di armadi. Le guide DIN sono installate all'interno del quadro.

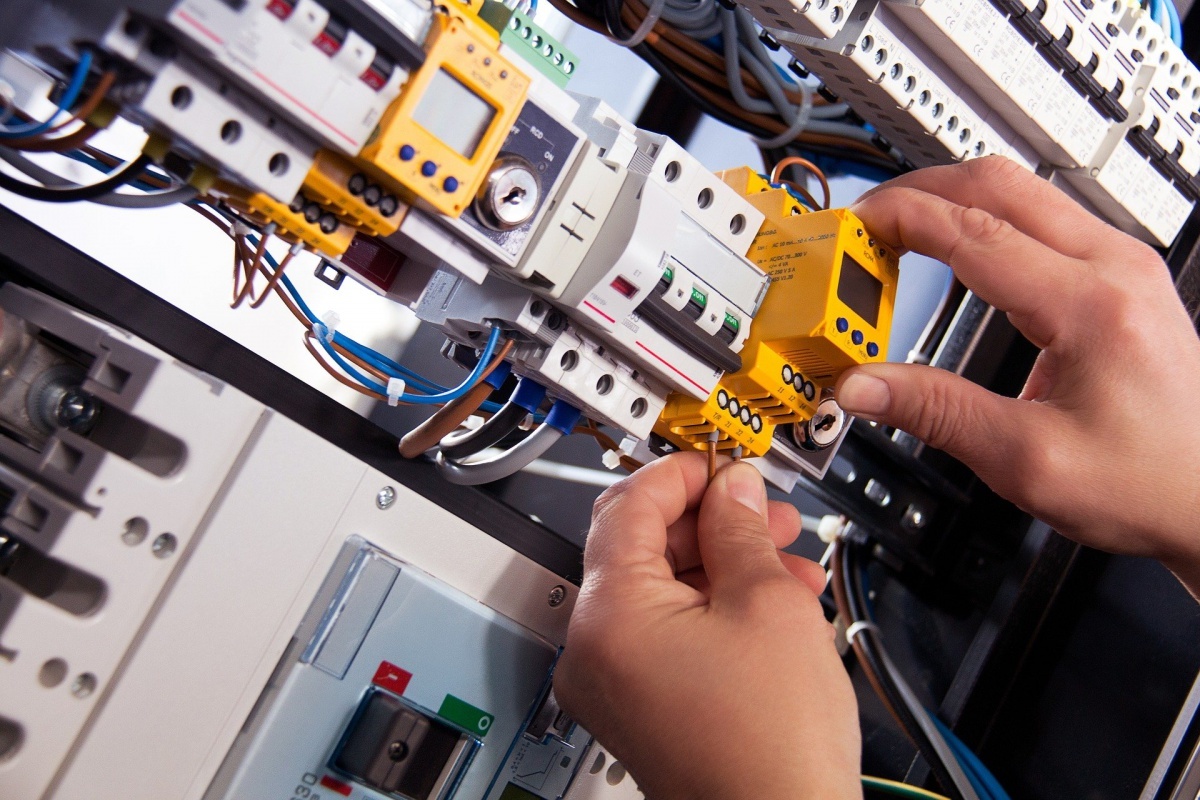

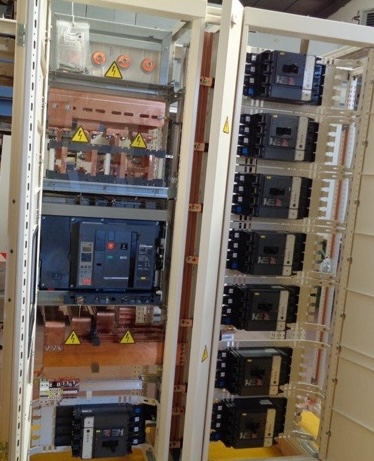

Vari componenti elettrici costituiscono un quadro a bassa tensione. Gli elementi principali sono gli Interruttori automatici, i contattori, gli interruttori, i contatori di energia e i dispositivi di protezione, oltre alle Barre di rame per collegare questi componenti. I cavi elettrici in rame di varie sezioni sono poi utilizzati per collegare il quadro principale BT alle varie apparecchiature elettriche che serve.
Quali sono le macchine e gli strumenti utilizzati per produrre un quadro di bassa tensione?

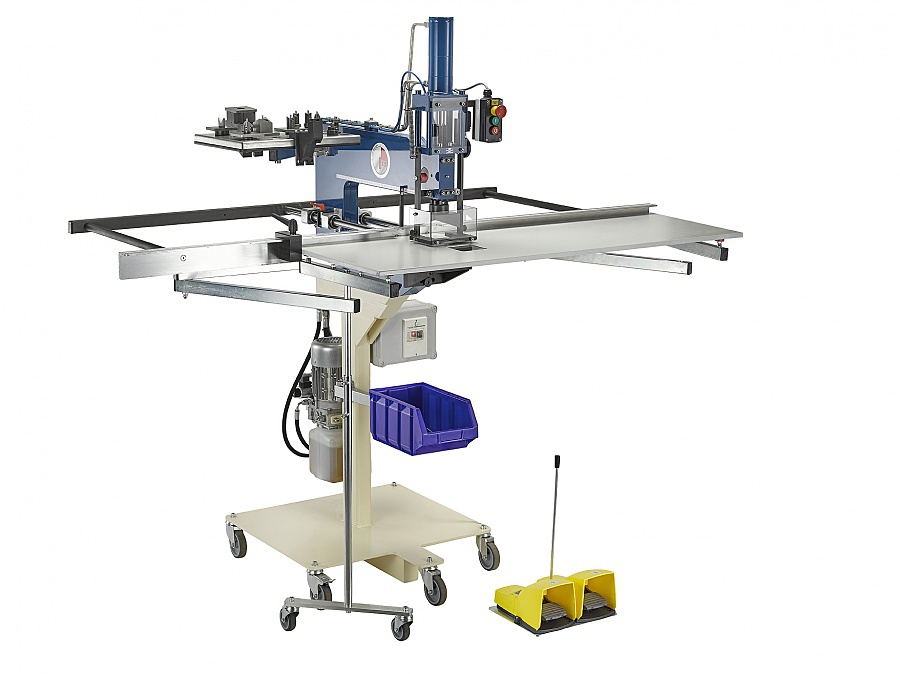

- Le cesoie per la punzonatura e la piegatura delle sbarre di rame "Cisabarre" sono particolarmente adatte alla costruzione di un quadro di bassa tensione. La corrente distribuita in un edificio commerciale o in un sito industriale può essere molto elevata, per questo è necessaria una macchina efficiente e precisa.

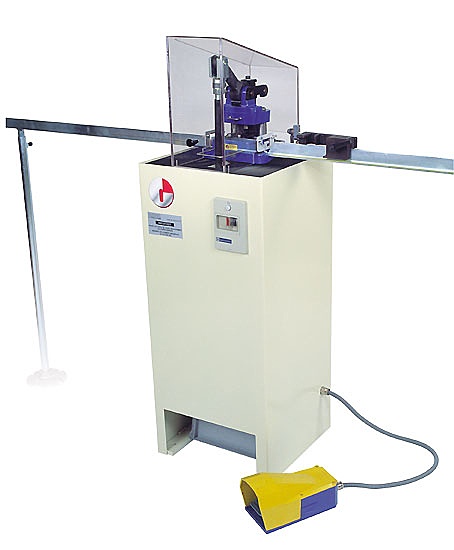

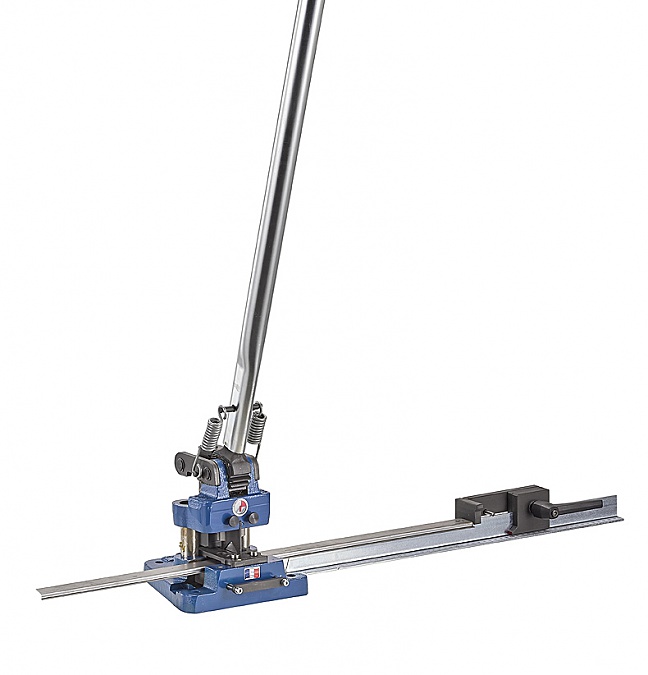

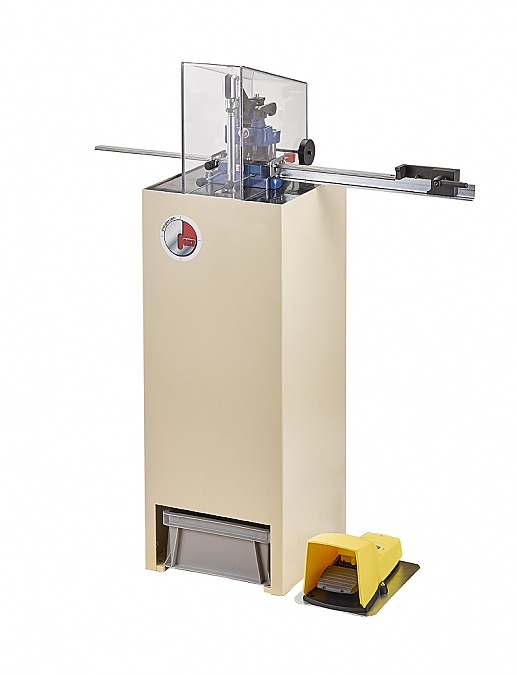

- Il "Coup'Din" di GRANGIER semplifica la vita dei cablatori da oltre 50 anni. Con diverse versioni manuali o motorizzate, le cesoie Punzonatrici manuali, elettriche o pneumatiche tagliano e perforano le guide Din in un'unica operazione.

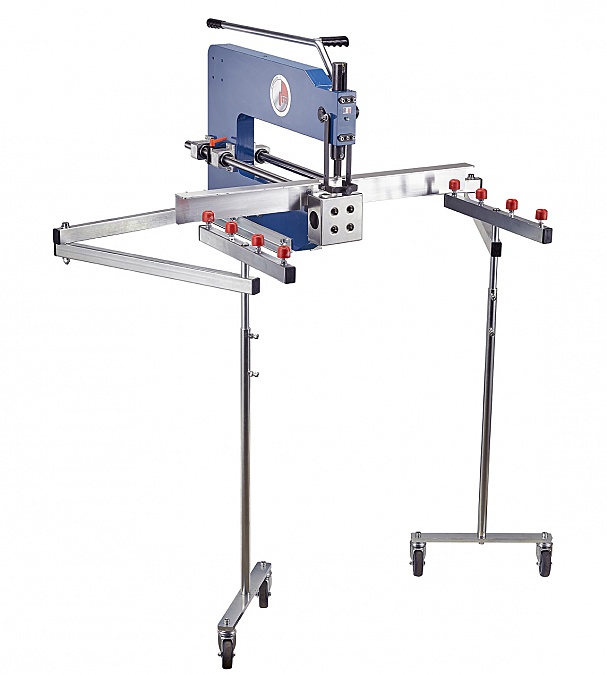

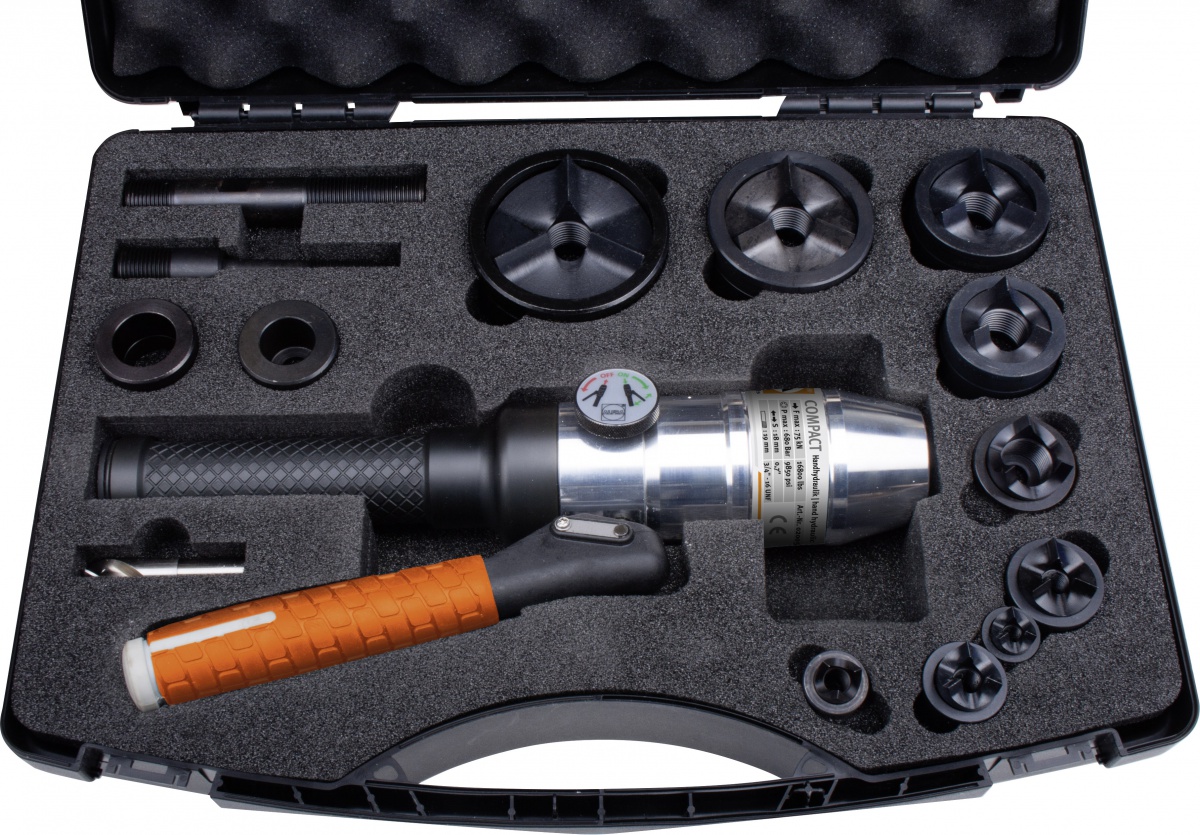

- Le Punzonatrici per porte e quadretti sono ideali per forare e tagliare pannelli e armadi. Dagli strumenti di punzonatura manuali alla punzonatrice da officina CT2, la gamma copre tutte le esigenze dei quadristi e dei cablatori.
- L'uso delle cesoie CG125 per canaline, coperture e persiane facilita il cablaggio. Con queste cesoie, i tagli delle canaline di cablaggio sono puliti e privi di bave.
DOMANDE FREQUENTI
> Quali sono le principali differenze tra un quadro principale LV e un armadio di comando?

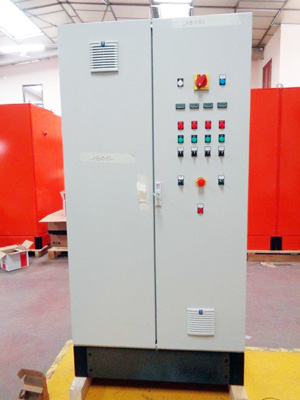

Un quadro BT principale distribuisce l'energia elettrica a tutte le apparecchiature di un'installazione industriale o di servizio, mentre un quadro elettrico è dedicato alla gestione e al controllo di apparecchiature specifiche: macchine, sistemi automatizzati. La potenza del TGBT è di centinaia di kW, rispetto a meno di 100 kW per un armadio.
Mentre un armadio è collegato solo a una macchina, il TGBT alimenta diversi alimentatori a quadri secondari (armadi di controllo, sale di controllo, ecc.) e può incorporare apparecchiature di misurazione. In genere si trova all'inizio dell'installazione elettrica, a differenza di un armadio, che si trova vicino alla macchina o al sistema che gestisce.
> Quali tipi di Barre di rame vengono utilizzate in un quadro principale LV?

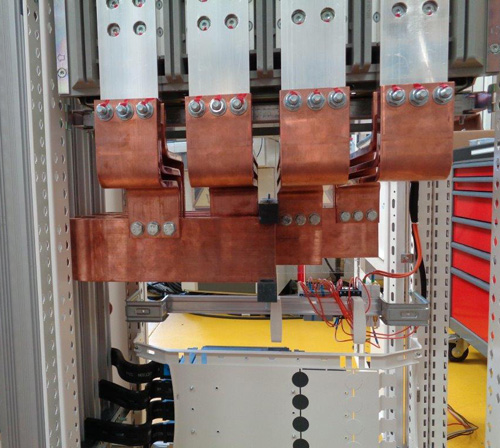

Le sbarre di rame di diverse sezioni trasversali sono utilizzate per trasportare la corrente tra le varie apparecchiature del quadro: interruttori, sezionatori, ecc. La scelta delle sbarre dipende dall'intensità della corrente da distribuire: da alcune centinaia a migliaia di ampere.
Le sezioni comuni vanno da 20x5 mm a 120x10 mm, fino a 160x10 mm per i quadri più potenti.
> Quali sono gli standard da rispettare nella produzione di un quadro a bassa tensione?
I quadri a bassa tensione devono essere fabbricati in conformità con gli standard attuali, in particolare con la norma NF C 15-100, che definisce le regole di installazione, e con la norma NF EN 60439-1, che si applica ai gruppi di quadri a bassa tensione. Anche numerosi altri standard di sicurezza e di dimensionamento devono essere rispettati nella produzione del quadro BT principale.
